H3 Verifikasi Mesin

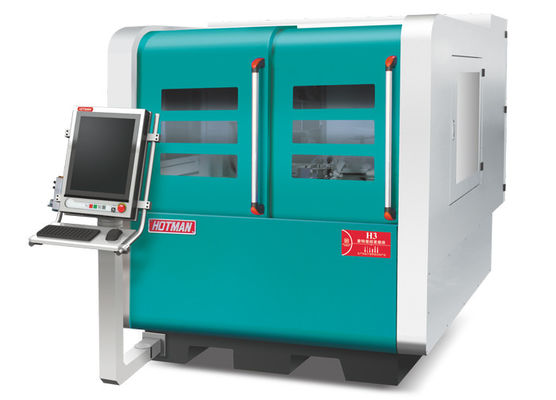

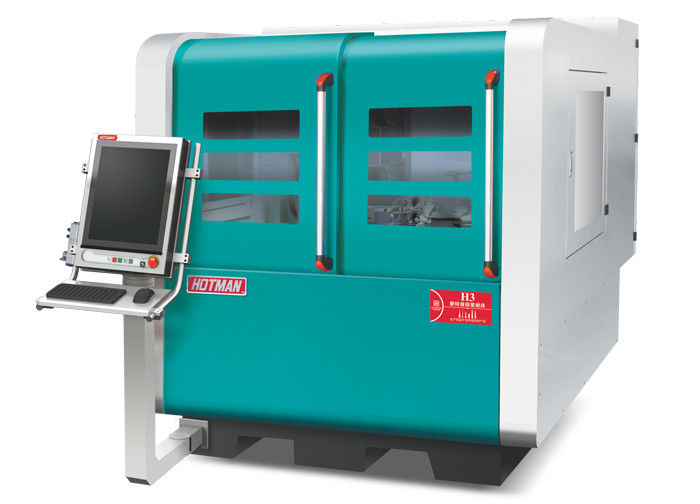

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

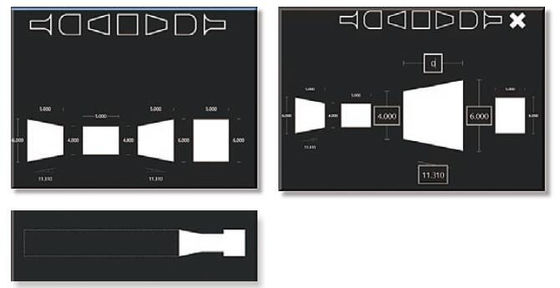

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

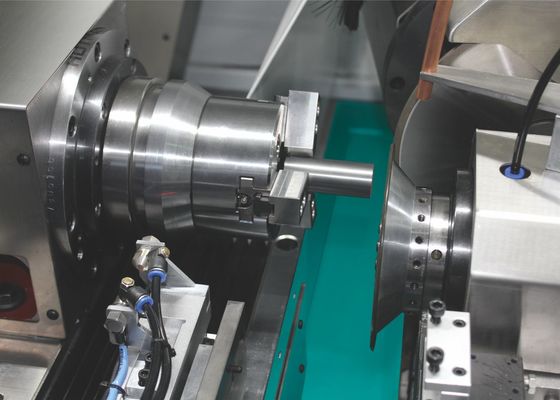

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.


6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:


Verifikasi mesin:

1Persiapan verifikasi:

(1) Pelanggan harus memberikan bagian, gambar bagian dan persyaratan, sebelum menandatangani kontrak dan perjanjian teknis.

(2) Pemasok mesin bertanggung jawab untuk menjaga kerahasiaan bagian dan dokumen teknis yang diberikan oleh pelanggan.

(3) Pemasok mesin memberi tahu pelanggan tentang waktu verifikasi mesin, 10 hari sebelumnya, dan kemudian pelanggan mengirim 30 buah bagian kepada pemasok,atau pelanggan membawa bagian (30 buah) ke lokasi verifikasi dalam beberapa kasus khusus.

(4)Pemasok mesin bersiap untuk verifikasi, sebelum pelanggan tiba di lokasi verifikasi.

(5) Pemasok mesin menentukan parameter roda penggiling berdasarkan gambar bagian yang diberikan oleh pelanggan.

2Konten verifikasi: perjanjian yang dicapai oleh pelanggan dan pemasok.

Standar verifikasi: gambar bagian yang disediakan oleh pelanggan.

Inspeksi penampilan mesin.

Kenyamanan operasi dan pemeliharaan mesin (berdasarkan desain mesin)


Kualitas penggilingan (berdasarkan laporan presisi penggilingan)


Catatan operasi mesin di lokasi (kecepatan, beban, waktu, proses, dll.)

Rekaman kinerja mesin utama di lokasi.

Rekaman inspeksi komponen utama dan verifikasi rekaman perakitan.

Konfirmasi komponen utama.

Menggiling 30 bagian terus-menerus. hasil dapat memenuhi persyaratan gambar,
dan penggilingnya OK.

Setelah penggilingan, kedua bagian NG dan bagian OK dapat dikirim kembali ke pelanggan, atau
kembali bersama dengan mesin.

3Selama verifikasi, pelanggan memiliki hak untuk mengajukan saran yang wajar untuk perbaikan mesin dan pemasok akan melakukan perbaikan relatif setelah perjanjian bilateral..

4Ketika verifikasi selesai dan pelanggan menandatangani dokumen verifikasi, pemasok akan memberikan mesin kepada pelanggan.
