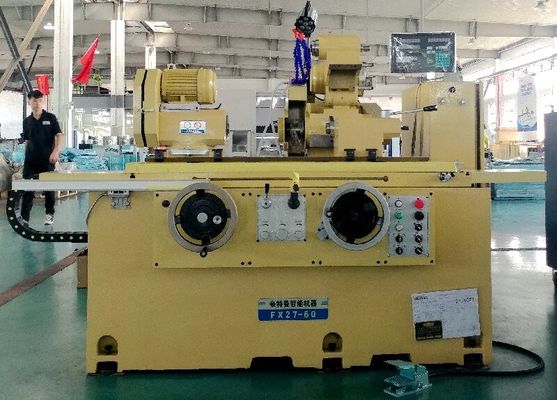

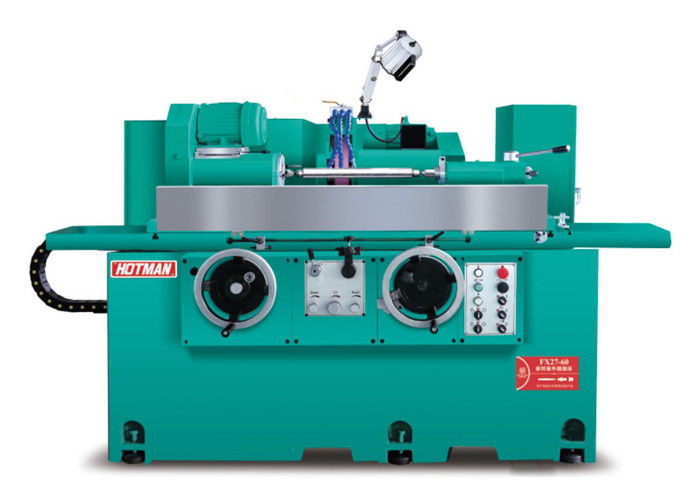

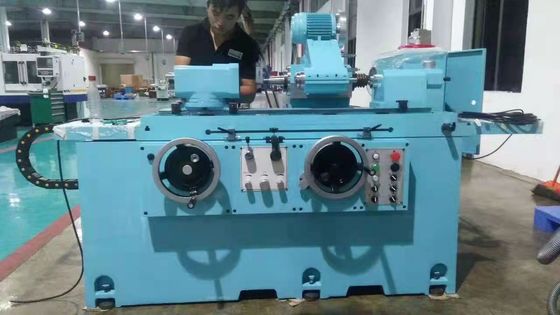

Manual Cylindrical Grinding Machine Untuk Beberapa Workpieces, Ekonomi Cylindrical Grinder

Mesin penggilingan silinder+perangkat penggilingan lubang internal:

Deskripsi perangkat:

Tubuh dan komponen dicurangi oleh besi cor kelas tinggi Milhanna FC30. Komponen diproses oleh YASDA, MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya setelah pengolahan penjepit.Ukuran presisi bisa mencapai tingkat mikron, untuk memastikan peralatan presisi tinggi komponen dasar.

Spindle roda penggiling mengadopsi bantalan presisi tinggi FAG, struktur empat lengan pertama dan dua lengan kedua, tanpa pelumasan terpisah, pemeliharaan sederhana, bebas dari kontak logam ke logam,dan dapat memperoleh kehidupan layanan hampir permanen. Spindel roda penggiling memiliki karakteristik kekakuan tinggi dan presisi tinggi. Untuk penggilingan benda kerja khusus, kecepatan roda penggiling dapat disesuaikan untuk meningkatkan kecepatan linier

Sistem pakan penggilingan terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggilingan presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk dipilih,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua.yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

Kursi belakang dirancang untuk menjadi kaku dan kokoh. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah oleh tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

Garis khusus untuk sekrup/tap timbal Proses penggilingan sekop

Spindle dilengkapi dengan encoder resolusi tinggi sebagai umpan balik posisi, kontrol loop tertutup penuh.

Dilengkapi dengan pengering roda penggiling CNC, yang diinterpolasi oleh dua poros CNC W dan V, Pengeringan presisi tinggi roda penggiling dilakukan oleh roda disk berlian yang digerakkan oleh motor servo.

Gerakan linier benda kerja didorong oleh motor linier dan dilengkapi dengan penggaris grating resolusi tinggi.

Aksesoris khusus untuk penggilingan internal dapat digunakan!
