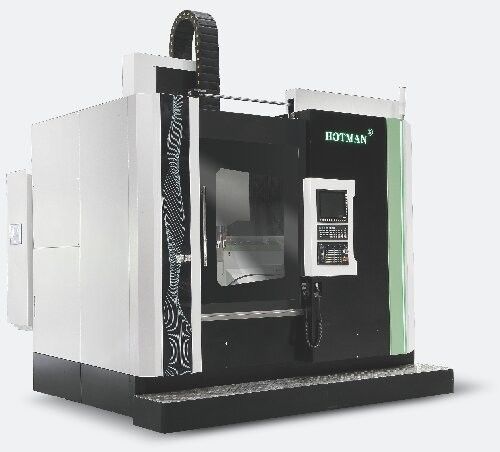

Mesin Penggilingan Vertikal Presisi Tinggi, CNC Vertikal Grinder Untuk Multiple Mould Grinding Purpose

Mesin Penggilingan Vertikal Presisi Tinggi, CNC Vertikal Grinder untuk Multiple Mould Grinding Purpose



Keakuratan pemesinan:

Kapasitas pengolahan:

Deskripsi perangkat:

1Grinder ini dikembangkan dengan tujuan untuk dengan mudah menyelaraskan benda kerja saat grinding diameter dalam dan ujung wajah dari benda kerja besar dan meningkatkan akurasi grinding.Ini telah sangat memperpendek waktu debugging dan mencapai penggilingan presisi tinggi seperti bulatSelain itu, dikendalikan oleh NC, diameter dalam, diameter luar, dan pengolahan ujung wajah dapat diselesaikan dalam satu penjepit, mewujudkan intensifikasi proses.

2. Kontrol alat mesin mengadopsi sistem kontrol generasi baru Taiwan yang secara otomatis mengontrol feed vertikal dan horizontal kepala penggiling masing-masing.antarmuka operasi dialog manusia-mesin yang bodoh adalah sederhana dan mudah digunakan. Transmisi dilengkapi dengan Taiwan PM I C3 sekrup bola kelas, dengan pengendalian posisi berulang dalam 0.002mm, kompatibilitas yang baik, dan pakan alat yang akurat;meja kerja dipimpin secara hidrolik dan dilengkapi dengan roda tangan listrik genggam untuk menyesuaikan pengaturan alat.

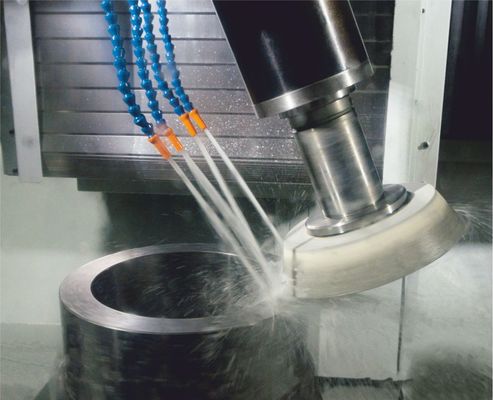

3Sistem pendinginan dan filtrasi: Selama penggilingan dan pengeringan roda penggilingan, benda kerja didinginkan dan roda penggilingan dicuci.Filtrasi mengadopsi pemisah magnetik + metode filtrasi kertasKeakuratan filtrasi mencapai 0,005mm. Tingkat aliran pendingin adalah 130L/menit, memastikan pendingin bersih dan dapat didaur ulang.Mesin pendingin yang dilengkapi dapat memastikan suhu konstan cairan pendingin.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7. Meja roda penggiling dilengkapi dengan fungsi posisi dua posisi spindle roda penggiling 0 derajat dan 22 derajat sebagai standar.Satu spindle roda penggiling dapat menggunakan roda penggiling datar dan roda penggiling melengkung masing-masingDengan menggunakan roda penggilingan bevel, pengolahan permukaan ujung yang efisien dapat dicapai.

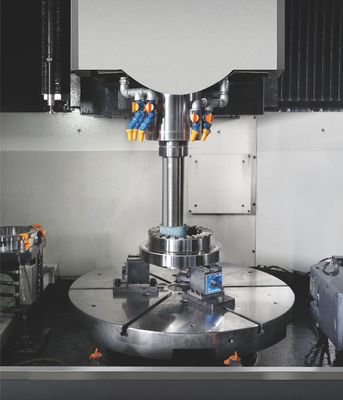

1Setelah mengikat dapat menyelesaikan penggilingan lubang bagian dalam, lingkaran luar, kerucut dan ujung wajah bagian

2, Cocok untuk pengolahan disk / poros pendek / lengan / cincin dan bagian lainnya

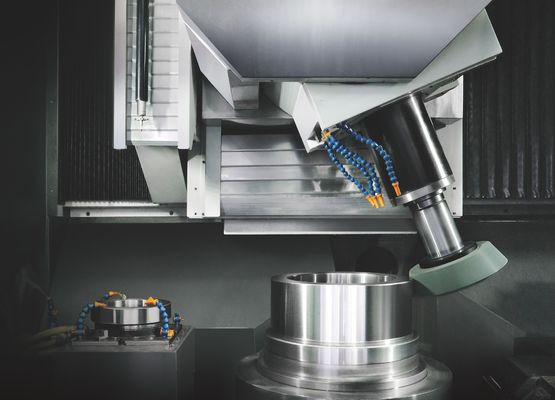

sumbu B menara posisi gigi ganda:

Penggilingan diameter dalam/luar dengan posisi 0 °,22.5 ° posisi dapat digunakan untuk menggiling diameter luar dan permukaan ujung secara efisien.

Umpan balik skala kisi:

Sumbu X dan sumbu Z dilengkapi dengan kontrol umpan balik dengan menggunakan penggaris kisi (sumbu Z adalah pilihan) untuk mencapai pemesinan presisi tinggi.

Perpustakaan roda penggiling ATC:

Enam roda penggiling dengan spesifikasi dan bentuk yang berbeda dilengkapi sesuai dengan kebutuhan pemesinan.

bentuk yang kompleks, tidak perlu mengganti roda penggiling sering, yang dapat mewujudkan online otomatis dressing dan kompensasi ukuran.

Sistem manajemen suhu:

Dalam pemrosesan batch terus menerus, Anda dapat mengontrol suhu benda kerja dan tubuh mesin alat, untuk mencapai pemrosesan presisi yang lebih tinggi.

Banyak digunakan:

Bagian mesin kerja seperti sarung spindle, bagian mesin teknik seperti gear bevel, bagian reduktor seperti planet gear (untuk pembangkit tenaga angin), Bagian mesin laut CAM
