Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Jenis: | Mesin Penggiling Silinder | Diameter roda gerinda: | 270 mm |
|---|---|---|---|
| Panjang Penggilingan Maks: | 600 mm | Diameter Penggilingan Maks: | 200 mm |
| Tenaga Motor Roda Gerinda: | 1,5 KW | Sistem kontrol: | Siemens |
| Tegangan Motor Roda Gerinda: | 220V/380V | Kecepatan roda gerinda: | 3000 RPM |
| Kekuatan: | 2,2 kW | Meja Tenaga Motor: | 0,75 kW |
| Tabel Tegangan Motor: | 380 V | Kecepatan Meja: | 1-20 m/menit |
| Tegangan: | 380 V | Dimensi: | 2800x2000x2000mm |
| Berat badan: | 4000 kg | ||
| Menyoroti: | Mesin penggiling silinder dialog manusia |
||

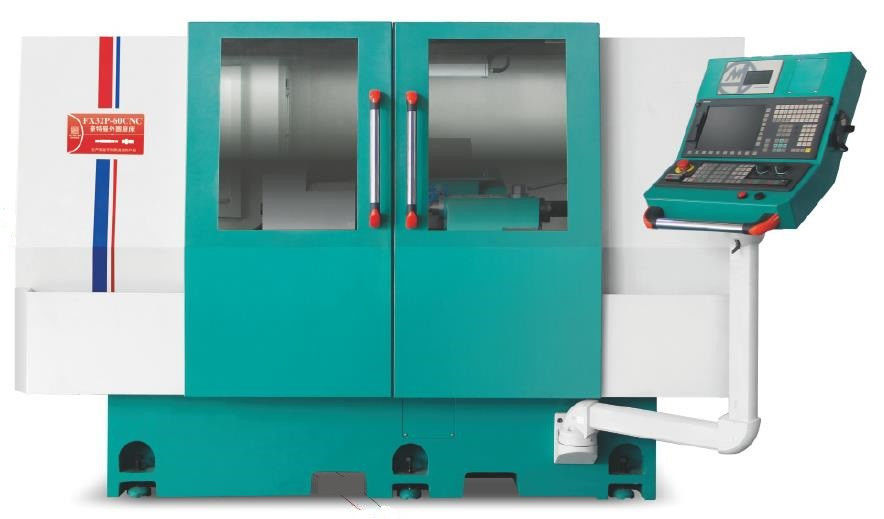

Cylindrical Grinder dengan Dialog Manusia Mudah Pemrograman CNC Controller, Kekuatan Grinding Kuat
FX27-60CNC
Spesifikasi teknis:
| Proyek | Satuan | Model:FX32P-60CNC | |
|
Kapasitas pengolahan
|
Diameter berputar maksimum meja | mm | 320 |
|
Jarak maksimum antara dua jari |
mm | 600 | |
| Diameter penggilingan maksimum | mm | 320 | |
| Beban maksimum antara dua hati parietal | Kg (b) | 60 (pekerjaan atas)/20 (hanya pekerja) | |
| Ukuran roda penggiling (diameter × lebar × aperture) | mm | 455 × 38 ((32-50) × 127 | |
| Kecepatan roda penggiling | rpm | 1650 | |
| Kecepatan linier maksimum roda penggiling | m/s | 40 ((Garis penggiling kecepatan tinggi hingga 65) | |
| Pakaian roda penggiling | mm | Tipe otomatis | |
|
Kepala roda penggiling |
Sudut pemasangan | Tingkat | 90 |
| Kekuatan aliran makanan | mm | 250 | |
| sumbu X kecepatan bergerak cepat | m/menit | 6 | |
| Minimal asupan sumbu X | mm | 0.001 | |
|
Bingkai kepala |
Kecepatan spindle | rpm | 50 sampai 500 |
| Bentuk spindle | Simultan atau pusat | ||
| Spesifikasi Jari | MT-4 | ||
|
Kursi belakang |
Jarak teleskopik otomatis | mm | 40 |
| Spesifikasi Jari | MT-4 | ||
|
meja kerja |
Aksi Z kecepatan bergerak cepat | m/menit | 8 |
| Minimal asupan sumbu z | mm | 0.001 | |
| Perjalanan maksimum | mm | 550 | |
| Sudut rotasi | Tingkat | + 6/-9 | |
|
Motor |
Motor spindle roda penggiling | KW | 3.75/5.5 |
| X-axis feed motor (servo) | KW | 2.2 | |
| Motor pakan sumbu Z (servo) | KW | 2.2 | |
| Motor spindle frame kepala | KW | 0.75 | |
| Motor pompa pendingin | KW | 0.75 | |
| Motor minyak pelumas | KW | 0.25*2 | |
| Motor pompa minyak stok ekor | KW | 0.75 | |
|
lainnya |
Berat mesin bersih | Kilo | 3300 |
| Berat mesin bruto | Kilo | 3500 | |
| Ukuran kemasan (panjang * lebar * tinggi) | mm | 2800*2000*2000 |
|
Deskripsi perangkat:
1. Silinder Grinder Mesin tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perlakuan panas dan kemudian diobati oleh penuaan alami.Komponen diproses oleh YASDA, MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali pengolahan penjepit. ukuran presisi dapat mencapai tingkat mikron.
2. Mesin penggiling silinder rel panduan dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan masa pakai yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.
3.Sistem dan pengemudi servo kontrol presisi tinggi, 80 bit floating-point nomor nanometer perhitungan presisi, menghilangkan kesalahan perhitungan
4Sistem feed penggilingan terdiri dari V dan jalur datar dengan pemotongan tangan yang tepat, sistem pelumasan otomatis, sekrup bola presisi, presisi tinggi dan servo motor bertenaga tinggi.Ini memiliki karakteristik gerakan halus, akurasi posisi berulang yang sangat baik dan umur layanan panjang dari jalur.
5. poros utama roda penggiling adalah tekanan dinamis dan statis presisi tinggi yang diperkenalkan oleh Taiwan, struktur lengan, pemeliharaan yang mudah, bebas dari kontak logam ke logam,dan kehidupan layanan yang hampir permanen. Spindel roda penggiling memiliki karakteristik kekakuan tinggi dan presisi tinggi. Untuk penggilingan benda kerja khusus, kecepatan roda penggiling dapat disesuaikan untuk meningkatkan kecepatan linier.
6. Kursi ekor mesin penggiling silinder dirancang untuk menjadi kaku dan kokoh. Silinder geser baja paduan yang dikeraskan yang ditempatkan di badan besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.
7Setelah pengembangan sekunder antarmuka manusia-mesin, dengan servo motor Siemens kinerja tinggi sehingga sistem CNC peralatan dan sistem penggerak memiliki kompatibilitas yang lebih baik,pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
Keanehan:

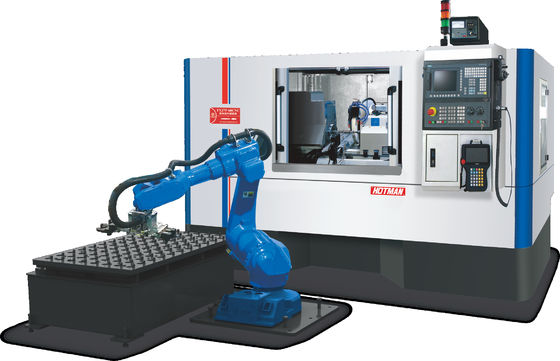

FX27P-60CNC presisi tinggi langsung ke mesin penggiling silinder (tutup penuh, mesin tunggal manipulator otomatis loading dan unloading)
1Diameter rotasi tempat tidur: Φ270mm, jarak antara dua pusat atas: 600mm.
2Kecepatan roda penggiling: 1650 rpm, ukuran roda penggiling (diameter × lebar × aperture): Φ405×32×Φ127mm
3Mengkonfigurasi perangkat pengukuran aktif untuk mewujudkan kontrol loop tertutup penuh dari pengolahan penggilingan.
