CNC Cam Grinder, GP32-CBN Camshaft Grinding Machine untuk mesin diesel paduan keras, sepeda motor, pompa Camshaft

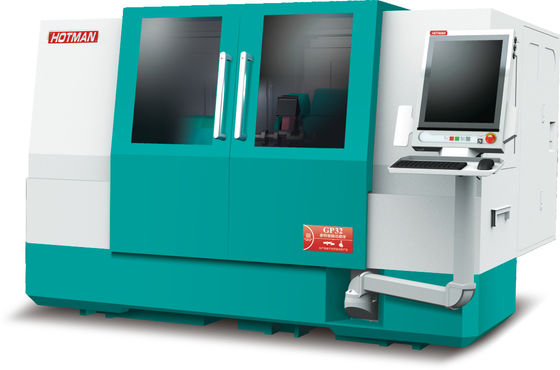

Mesin penggilingan poros cam CNC paduan keras GP32-CBN

1Struktur tempat tidur yang sangat kaku.
2. Dibangun di Renishaw kisi melingkar dengan presisi ultra-tinggi dan kepala benda kerja drive langsung kaku.
3. desain Swiss yang tinggi presisi dinamis dan statis penggilingan roda spindle.
4. X-axis panduan linier dengan struktur roller berputar sendiri dengan kapasitas bantalan tinggi.
5. Jepang C2 presisi bola sekrup drive meja.
6Kepala roda penggiling (sumbu X) menggunakan motor linier silinder unik Anka.
7Heidenhain 50 nm grating skala umpan balik.
8Frame kepala benda kerja presisi tujuan ganda tetap/putar, dilengkapi dengan fungsi flotasi udara.
9. kursi ekor air float kekakuan tinggi.
10. Konfigurasi opsi yang fleksibel

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

3. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

4. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

5. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

6Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.


Spesifikasi teknis rinci dan fungsi struktural mesin alat:
