Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Jenis: | Mesin Penggiling Silinder | Ukuran Roda Gerinda: | 200 mm |
|---|---|---|---|
| Lubang Roda Gerinda: | 32 mm | Kecepatan roda gerinda: | 1400r / mnt |
| Kecepatan Spindle Roda Gerinda: | 2800r/mnt | Maks. Diameter Gerinda: | 200 mm |
| Max. Maks. Grinding Length Panjang Penggilingan: | 500mm | Kekuatan: | 2.2KW |
| Kecepatan: | 1400r / mnt | Ukuran Tabel: | 400 * 180mm |
| Kecepatan Meja: | 3-25m/menit | Perjalanan meja: | 500mm |
| Tegangan: | 380v | Dimensi: | 1400*1000*1600mm |
| Berat badan: | 1200kg | ||
| Menyoroti: | 380V External Cylindrical Grinder,2.2KW External Cylindrical Grinder,Mesin penggiling universal semi-otomatis |
||

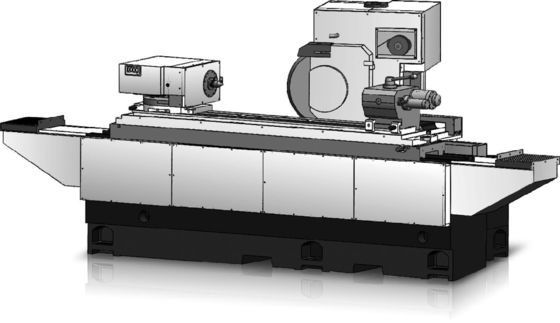

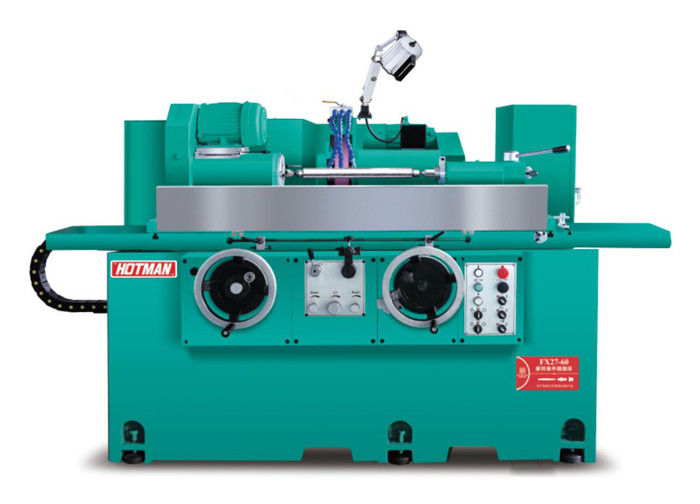

High Precision Semi-Automatic Cylindrical Grinding Machine-Traditional Cylindrical Grinder FX27-60
Deskripsi perangkat:
1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali pengolahan penjepit.
2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.
3Dilengkapi dengan alat penggiling lubang dalam untuk pilihan, kecepatan spindle lubang dalam hingga 20000 RPM, dapat mencapai penjepit yang baik untuk menyelesaikan penggilingan lingkaran luar dan lubang dalam.Opsional dua sumbu alat pengendali numerik garis optik, untuk mencapai akurasi 0.001mm feed.
4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.
5Untuk penggilingan bagian kerja khusus, kecepatan roda penggilingan dapat disesuaikan, hingga 3500 rpm dan 60m/s.Konfigurasi standar spindle roda panggilingan adalah belakang empat dan belakang dua struktur bantalanSpindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih, yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis tinggi, ketahanan getaran yang baik,efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.
6Sebuah silinder geser baja paduan yang dikemas dalam tubuh besi cor dirancang untuk membawa inti atas MT4. Kursi ekor dirancang untuk menjadi kaku dan kuat.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.
Spesifikasi teknis:
| Model mekanik | FX27-60 | ||
|
Kapasitas pengolahan |
Diameter permukaan mesin bubut |
mm | 270 |
|
Jarak antara dua hati |
mm | 600 | |
|
Berat maksimum inti benda kerja |
Pekerjaan atas (kg) | 60 | |
| Kepala kerja (kg) | 20 | ||
|
Kecepatan linier maksimum |
m/s |
Roda penggiling kecepatan tinggi dapat diakses 65 |
|
|
Kepala roda penggiling dan bahan pakan |
Sudut rotasi |
Kiri dan kanan | ± 15° |
|
Ukuran roda penggiling standar |
Diameter luar x lebar x diameter dalam ((mm) |
405*38 ((32-50) * 127 | |
|
Ukuran roda khusus |
Diameter luar x lebar x diameter dalam ((mm) |
510*38 ((32-50) *127 | |
|
Kecepatan poros roda pasir |
R.P.M |
1650/1850/2100 |
|
|
Jarak perjalanan |
mm | 250 | |
|
|
Cepat maju dan cepat kembali ke jarak yang aman |
40 | |
|
|
Makanan per putaran |
20 | |
|
Unit pengaturan sumbu X minimal |
0.005 | ||
| Kepala kerja |
Mode putaran spindle |
Simultan/Musat |
|
|
|
Tepi kepala kerja (derajat) |
30° | |
|
Kepala roda penggiling (derajat) |
90° | ||
| Kecepatan spindle | R.P.M |
10-500 Pengaturan tali pinggang |
|
|
Taper dari jari jari |
MT | Tidak, tidak.4 | |
|
Spindle melalui aperture |
mm | 25 | |
| Kursi belakang |
Jarak peregangan otomatis |
mm | 32 |
|
Taper dari jari jari |
MT | Tidak, tidak.4 | |
|
meja kerja |
Sudut rotasi |
Tingkat | +9/-6 |
|
Pemanfaatan roda tangan |
Makanan per putaran |
12.5 | |
|
Kecepatan otomatis |
mm | 50-4000/menit | |
|
Perangkat penggiling lubang dalam (Fleksibel) |
Kecepatan spindle | R.P.M | 20,000(35,000-Special) |
| Motor | KW ((HP) | 0.75 | |
|
Motor |
Poros roda pasir | KW ((HP) | 3.75 |
|
Spindel kepala kerja |
KW ((HP) | 0.75 | |
|
Pompa minyak sirkulasi tenaga hidrolik |
KW ((HP) | 0.75 | |
| Pompa lapping | KW ((HP) | 0.37 | |
|
Kapasitas tangki |
Kotak minyak poros roda pasir (tekanan statis dan dinamis) |
L | 120 |
|
|
L | 60 | |
| Tangki lapping | L | 80 | |
|
Ukuran kemasan |
Panjang x lebar x tinggi |
mm | 2900x2250x2100 |
| Berat bersih | kg | 2500 | |
