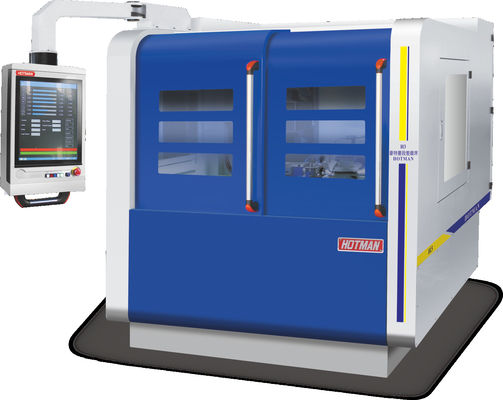

Alat mesin penggiling presisi tinggi Swiss tipe langkah ke bawah mesin penggiling CNC grinder

Alat mesin penggiling presisi tinggi Swiss tipe langkah ke bawah mesin penggiling CNC grinder

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:

• Dasar mesin dan bagian-bagian struktur utama terbuat dari besi cor meehanite (diinokulasi) FC-30.

Setelah perawatan panas normal, dasar besi cor dan bagian-bagian akan tetap untuk perawatan penuaan alami.

Dasar besi cor dan bagian utama diproses di mesin kelas atas dunia, seperti YASDA, MITSUI SEIKI, TOSHIBA, ELB, dll dalam satu kali penjepit.Yang memastikan presisi tinggi dari penggiling di tingkat mikron.

• Grinder part-feeding pertama (tipe Swiss) di pasar domestik.

• Program penggilingan CNC dikembangkan oleh perusahaan perangkat lunak dan Hotman bersama.

Ikon dan tombol dapat bergerak dan diatur secara bebas. Antarmuka penggilingan yang kompleks dapat dibuat di bawah instruksi manual, tanpa membuat program.

(1) Antarmuka lanjutan

(2) Proses Total Custom

(3) Menghemat Waktu

(4) 19 inci monitor kristal cair

• Operator dapat membuat antarmuka penggilingan dengan cepat, dengan memilih diagram define dan memasukkan

parameter berdasarkan bentuk bagian.

• Panduan linier yang tepat dan sekrup bola dilumasi terus-menerus oleh unit pelumasan terpusat, yang memastikan umur layanan yang lebih lama dan presisi.Sistem pendingin dan sistem pelumas dipisahkan dari dasar mesin, yang menghilangkan getaran ke dasar dan lebih baik untuk radiasi panas.

• Ada sistem pendinginan cairan internal untuk spindle listrik presisi tinggi untuk menjaga suhu konstan.

Perangkat penyesuaian kecepatan dapat ditambahkan, dan kecepatan linier roda maksimum dapat mencapai 90 m/s.

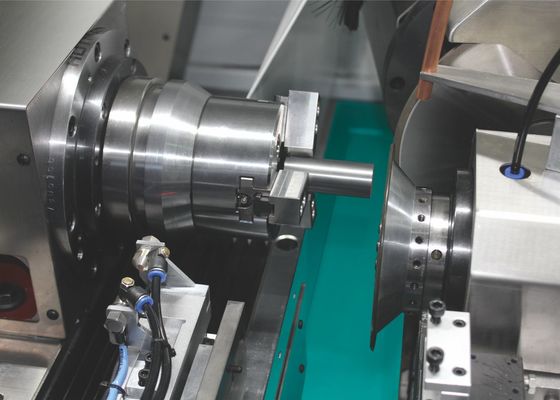

• Dilengkapi dengan Chuck Schaublin presisi dan jig pegangan yang tepat.

• Robot yang membawa bagian ini digerakkan oleh 3 servo motor ANCA, pada panduan linier presisi, melalui sistem kontrol ANCA.

• Gunakan alat pengukur laser Marposs (Italia) atau Keyence (Jepang).

Instrumen pengukuran waktu nyata

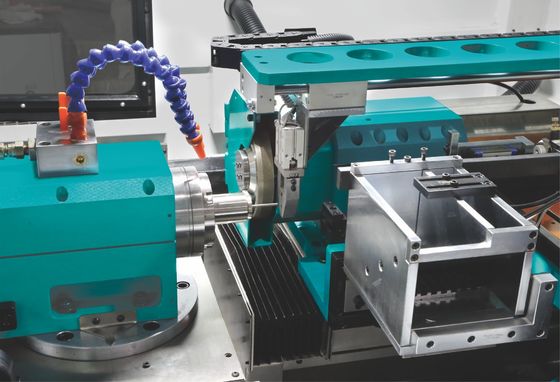

• Otomasi

Robot (Fleksibel)

• Robot dengan 3 servo motor ANCA
• Pemegang bagian dengan 340-510 buah
• Perangkat pemuatan dan pengungkapan dengan sudut miring 0-90°
