| Roda Gerinda: | berlian | Diameter roda gerinda: | 200mm |
|---|---|---|---|
| Bantalan Motor Roda Gerinda: | NSK | Metode Pendinginan Motor Roda Gerinda: | Pendinginan udara |
| Arus Motor Roda Gerinda: | 3,5A | Frekuensi Motor Roda Gerinda: | 50Hz |
| Kelas Insulasi Motor Roda Gerinda: | F | Tingkat Kebisingan Motor Roda Gerinda: | ≤75dB(A) |
| Tenaga Motor Roda Gerinda: | 2.2KW | Tingkat Perlindungan Motor Roda Gerinda: | IP54 |
| Kecepatan Motor Roda Gerinda: | 1400rpm | Tegangan Motor Roda Gerinda: | 380v |
| Temperatur Kerja Motor Roda Gerinda: | -20 ℃ ~ + 40 ℃ | Kecepatan roda gerinda: | 3000RPM |
| Jenis: | Mesin Penggiling Camshaft | ||
| Menyoroti: | Mesin penggiling Camshaft 380V,Mesin penggilingan Camshaft 50Hz,Mesin penggiling cam tahan korosi |
||

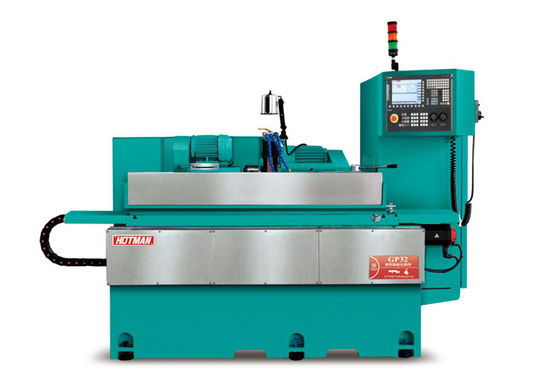

Mesin penggiling Camshaft GP32
Deskripsi perangkat:
1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.
2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.
3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.
4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.
5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.
6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.
7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
| proyek | parameter |
| Lingkup pekerjaan | |
| Ketinggian pusat | 210mm |
| Diameter maksimum rotasi | Φ400mm |
| Diameter penggilingan maksimum | Φ400mm |
| Panjang penggilingan antara dua bagian atas | 600 mm |
| Rotasi meja (tipe 600) | +6°/-9° |
| Bantalan maksimum antara dua bagian atas | 60kg<两顶尖> |
| Pemegang roda penggiling | |
| Rentang sudut yang dapat diputar (manual) | ± 15° |
| Jenis spindle roda penggiling |
Poros utama roda penggiling dinamis dan statis (standar dengan pendinginan minyak) |
| Kisaran kecepatan spindle roda penggiling | 1650/1850/2100 rpm |
|
Ukuran roda penggiling standar (φ × W × B) |
Φ450×20-50×127mm |
|
Ukuran roda penggiling khusus (φ×W×B) |
Φ510×15-50×203mm |
|
Kekuatan motor spindle roda penggiling |
3.75KW/5.5KW |
|
Kecepatan linier maksimum roda penggiling |
45m/s |
|
Modus pendinginan spindle roda panggilingan |
dingin minyak |
| Kerangka kepala penggerak langsung benda kerja | |
|
Peraturan kecepatan tanpa langkah dalam kisaran kecepatan |
0-600 rpm |
| Pengering lubang spindle pengering | MT-4 |
| Model sleeve adaptor alat | MT-4 |
|
Jangkauan sudut putaran bingkai kepala benda kerja |
+15°/-15° |
|
Beban maksimum pegangan (dengan alat) |
150Nm |
|
Daya motor sinkron magnet permanen (S1-100%/KW) |
3KW |
|
Torsi output nominal terus menerus (S1-100%/A) |
47.8Nm |
| Merek pengkode | |
| Mode pendinginan spindle | Air dingin |
|
Keakuratan penentuan posisi pengulangan rotasi bingkai kepala |
± 2 detik busur |
| Pengeluaran lubang kerucut ujung poros | ≤ 0.001 |
| Permukaan ujung spindle | ≤ 0.002 |
| Kekuatan sumbu (N/um) | ≥ 500 |
| Kekuatan radial (N/um) | ≥ 400 |
| Modus gerak bingkai kepala | Standar float udara manual |
| Kursi belakang | |
| Diameter lengan | Φ50mm |
| Stroke lengan | 40 mm |
| Morse taper | MT-4 |
| Mode gerakan ekor | Standar float udara manual |
| Pengisian pemegang roda - sumbu X (motor linier) | Pengisian pemegang roda - sumbu X (motor linier) |
| Jalur maksimum sumbu X | 300 mm |
| Dorongan maksimum motor linier sumbu X | 1660-3060N |
| Aksesoris akselerasi linier sumbu X | ≤ 0,2G |
| Kecepatan maksimum pada sumbu X | 15m/menit |
|
Minimal HPG (roda tangan elektronik) |
0.0001mm |
| Minimal pakan yang dapat diprogram | 0.0001mm |
|
Resolusi minimum dari Heideham incremental grating ruler |
0.0001mm |
| Keakuratan posisi umpan sumbu X | ≤ 0,0016mm |
|
Keakuratan penentuan posisi berulang pada sumbu X |
≤ 0,0014 mm |
