Mesin Penggiling Silinder Hotman Stable E250 Serbaguna 6000r/mnt

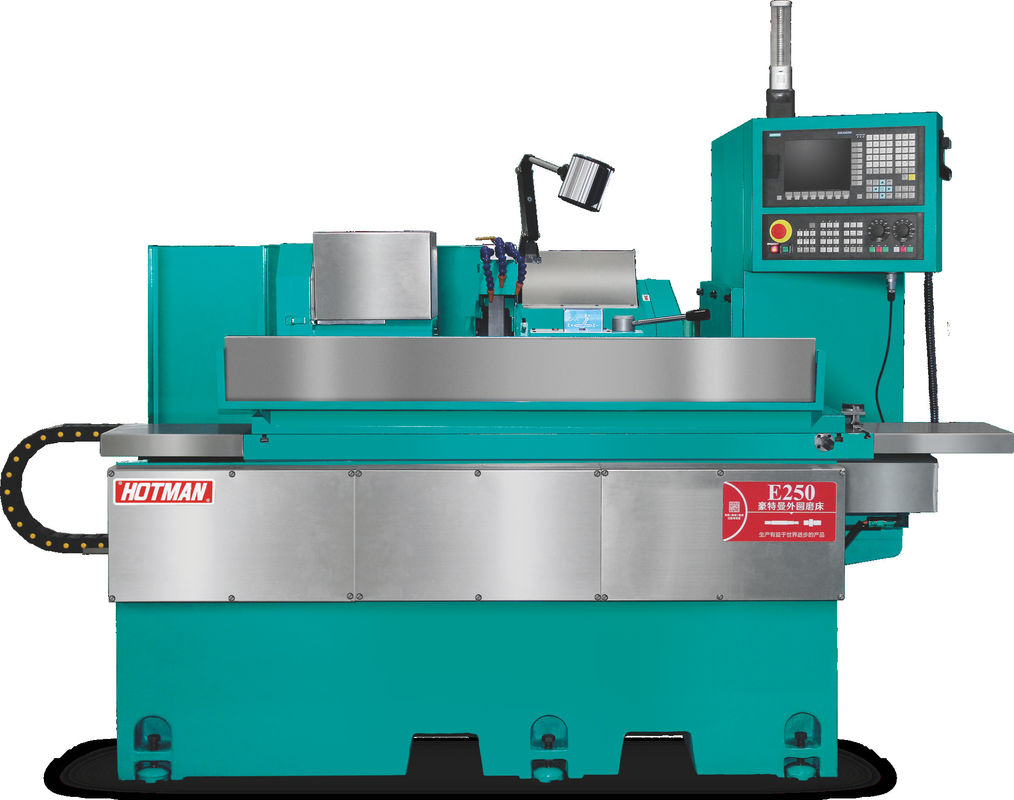

Mesin silinder CNC presisi tinggi E250


Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.


6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

1. Gambaran keseluruhan produk:

   Artikel	Produk	Model	Jumlah	Komposisi harga
   	Mesin penggilingan silinder CNC presisi tinggi (sumbu X, sumbu Z)	E250		Lihat daftar harga dengan lampiran standar

2. Memperkenalkan

   1)     2)   3)   4)     5)

   Menggunakan Jerman Siemens 828D sistem CNC, grinding antarmuka manusia-mesin yang ramah khusus, tidak ada pemrograman, pemrosesan program secara otomatis dihasilkan. Dilengkapi dengan spindle roda penggiling bantalan presisi tinggi, sekrup bola level penggilingan presisi. Double axis servo drive otomatis feed, otomatis grinding wheel dressing, dapat memenuhi semua jenis perbedaan segmen, busur melingkar, permukaan membentuk dressing, sistem kompensasi otomatis. Semua permukaan geser, permukaan kontak dan permukaan panduan terbuat dari proses pengelupasan titik penggilingan manual untuk memastikan stabilitas jangka panjang dan presisi tinggi mesin. Mesin castings dipilih ketat FC25 besi cor canggih, perawatan penuaan, untuk memastikan dasar mesin alat Bagian tidak cacat.

3. Parameter teknis:

   	Nomor	Proyek	Satuan		Model:	E250
   Kapasitas pengolahan         Kepala roda penggiling	1	Diameter berputar maksimum meja	mm		250
   	2	Jarak maksimum antara dua jari	mm ((dalam)		500
   	3	Diameter penggilingan maksimum	mm ((dalam)		250
   	4	Beban maksimum antara dua hati parietal	Kg (b)		60 ((顶心工作)/20 (只有工作头)
   	5	Ukuran roda penggiling (diameter × lebar × aperture)	mm ((dalam)		405 × 32 ~ 50 × 127
   	6	Kecepatan roda penggiling	rpm		1570
   	7	Kecepatan linier maksimum roda penggiling	m/s		35
   	8	Pakaian roda penggiling	mm ((dalam)		Otomatis
   	9	Minimal asupan sumbu X	mm ((dalam)		0.001
   	10	Sudut pemasangan	Tingkat		90
   	11	Kekuatan aliran makanan	mm		250
   	12	sumbu X kecepatan bergerak cepat	mm/menit		0-10000
   Bingkai kepala	13	Kecepatan spindle	rpm		50 sampai 500
   	14	Bentuk spindle			Simultan atau pusat
   	15	Spesifikasi Jari			MT-4
   Bingkai buritan	16	Jarak teleskopik otomatis (jenis hidrolik)	mm		40
   	17	Spesifikasi Jari			MT-4
   	18	Modus kerja			Manual
   meja kerja	19	Aksi Z kecepatan bergerak cepat	m/menit		0-20000
   	20	Minimal asupan sumbu z	mm		0.001
   	21	Perjalanan maksimum	mm		550
   	22	Sudut rotasi	Tingkat		+6/-9
   Motor	23	Motor spindle roda penggiling	KW		3.75/5.5
   	24	X-axis feed motor (servo)	KW		2.2
   	25	Motor pakan sumbu Z (servo)	KW		2.2
   	26	Motor spindle frame kepala	KW		0.75
   	27	Motor pompa pendingin	KW		0.75
   	28	Motor minyak pelumas	KW		1/4*2
   	29	Motor pompa minyak ekor (khusus)	KW		0.75
   lainnya	30	Minyak pelindung sumbu X/Z/screw lead			MOBIL#1409 atau ISO VG68
   	31	Berat mesin bersih	Kilo		约 3200
   	32	Berat mesin bruto	Kilo		约 3400
   	33	Ukuran kemasan (panjang * lebar * tinggi)	mm		2800*2000*2000
