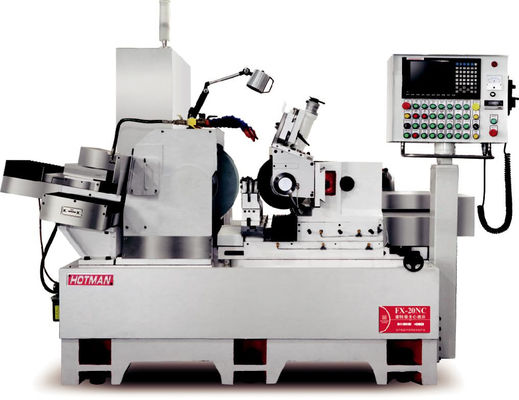

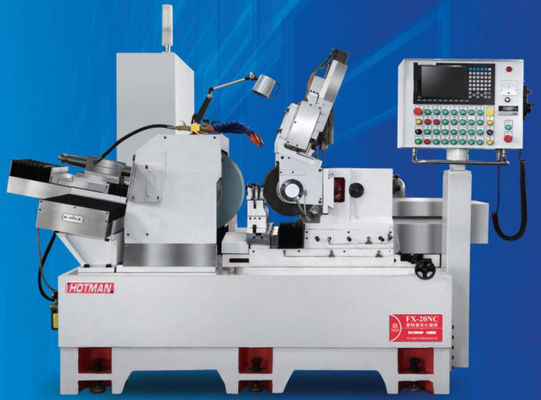

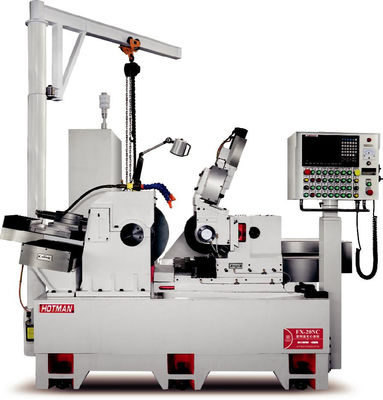

Mesin penggilingan tanpa pusat 3 sumbu CNC presisi tinggi, dengan berbagai jenis roda penggilingan

Mesin Penggilingan Tanpa Pusat CNC Presisi TinggiFX-20CNC-3


1. Super grinding kekuatan
2.Saham roda poros adalah poros utama hydrostatic
3Penggilingan dengan diameter besar lebih disukai.
● Desain pusat gravitasi yang rendah, meningkatkan stabilitas penggilingan, dapat memastikan akurasi mesin alat untuk waktu yang lama.
●Kekuatan penggilingan super, lebih cocok untuk pengolahan benda kerja diameter besar, sangat memperpendek waktu pengolahan.
● Sangat cocok untuk memasang peralatan otomatis seperti penggilingan pengangkut manipulator / pengisian dan penerimaan otomatis.




Bagian dressing roda penggiling:

●Sistem perbaikan pasir mengadopsi penghubung dua sumbu, dengan servo motor dan penggerak sekrup bola, presisi pembentukan roda penggiling tinggi, kecepatan dressing cepat.

●Pengeringan rol dapat dengan cepat ditukarkan dengan pena penggiling titik tunggal untuk mewujudkan berbagai jenis pengeringan roda penggiling

●Menggiling batang panjang baja tungsten dengan menggunakan roller dressing dan mutual repair, efisiensi perbaikan pasir cepat, permukaan pemotong roda penggiling datar,dapat membuat permukaan kontak roda penggiling lebih besar dan lebih seragam.

Deskripsi perangkat:

1. Tubuh dan komponen dituangkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati oleh penuaan alami. Komponen diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua.yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

Kursi belakang dirancang untuk menjadi kaku dan kokoh. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah oleh tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk dipilih,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

Sistem pakan penggilingan terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggilingan presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.


Spesifikasi teknis:
