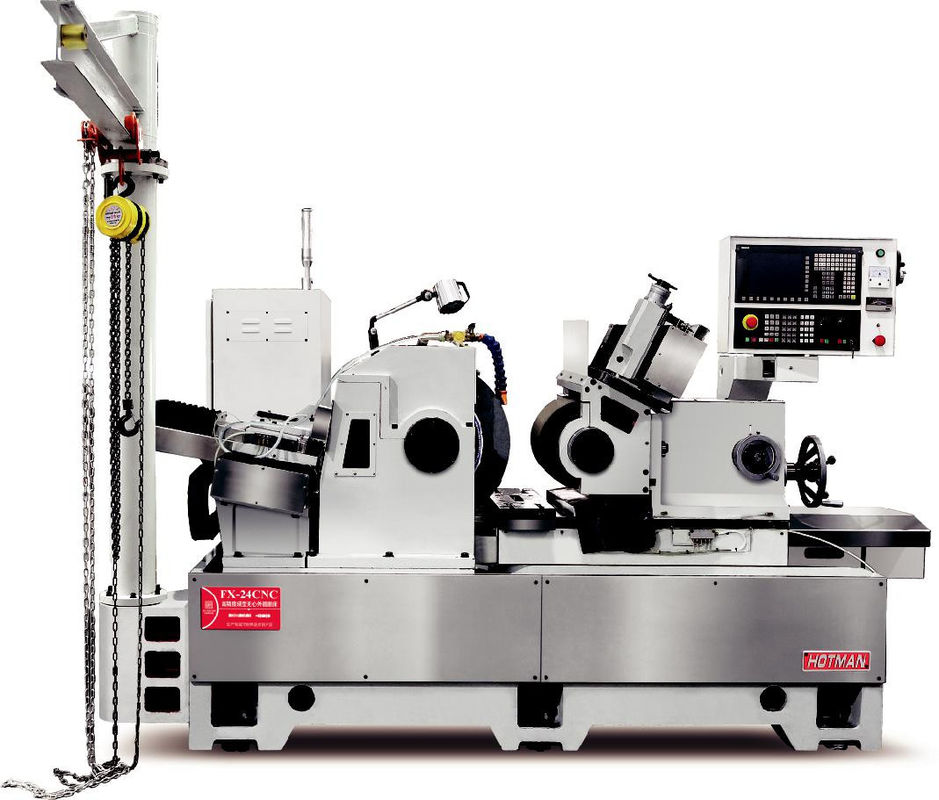

FX-24CNC Hotman Praktis CNC Centerless Grinder 0,1-3mm / min sistem grinding

Mesin Penggilingan Tanpa Pusat CNC Presisi TinggiFX-24CNC

1Alat penggilingan cetakan:

  Penggilingan benda kerja berdiameter besar lebih disukai

2Sistem spindle:

● Poros utama roda penggiling mengadopsi spindle tipe Perrin dengan dukungan ganda sebelum dan setelah.

●Motor roda mengadopsi torsi tinggi 30KW dan motor bertenaga tinggi.

● Spindel menggunakan roda penggiling dengan diameter luar 610 mm untuk meningkatkan efek penggilingan.roda penggiling dengan lebar maksimum 400mm dapat dipasang untuk memenuhi persyaratan benda kerja yang berbeda.

●Sistem pengelasan roda penggiling dengan penghubung dua poros digunakan untuk berbagai jenis benda kerja.

●Desain pusat gravitasi rendah, meningkatkan stabilitas penggilingan, dapat memastikan akurasi alat mesin untuk waktu yang lama.

●Kekuatan penggilingan super, lebih cocok untuk pengolahan benda kerja diameter besar, sangat memperpendek waktu pengolahan.

● Sangat cocok untuk memasang peralatan otomatis seperti manipulator mengangkat penggilingan dan otomatis makan dan menerima.

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
