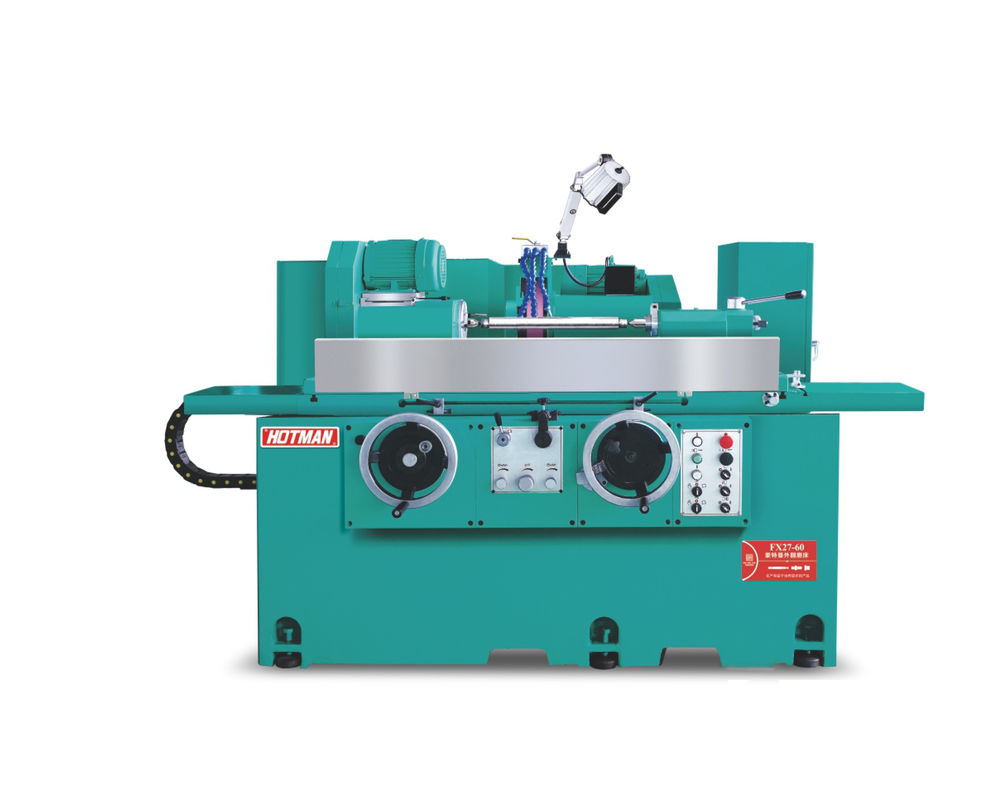

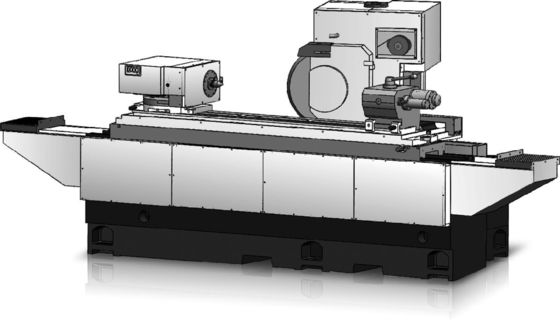

Mesin penggiling silinder eksternal semi-otomatis dengan perangkat pengukuran diamater FX27-60

Bentuk Penggilingan Penggilingan Silinder

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:

A. Lurus dalam penggilingan:

Produksi kecil, pakan otomatis tanpa spark timer, dapat mendapatkan produksi massal kualitas penggilingan yang baik, tambahkan perangkat pengukuran diameter luar otomatis (alat aksesori khusus),dapat memberikan hasil terbaik dan efek penggilingan (model CNC).

B. Penggilingan melintang:

Automatic intermittent feed dan hidraulik drive table memungkinkan penggilingan melintang yang paling efisien dari objek kerja.

C. Penggilingan akhir:

Menghilangkan penutup berputar dari kepala spindle kerja dan menggantinya dengan tiga atau empat claw chuck.dan tetapkan pada posisi 90° untuk penggilingan ujung.

D. Menggiling bahu:

Ketika diameter luar benda kerja dan bahu-nya digiling untuk diselesaikan pada satu waktu,benda kerja didukung oleh dua pusat atas dan roda penggiling dipasang kembali di sisi kanan kepala roda penggiling dan diputar pada sudut untuk menggiling.

E. Penggilingan miring:

Objek kerja dapat didukung oleh chuck atau dua pusat atas, dan meja dan kepala roda penggiling dapat diputar dan disesuaikan dengan mudah.

F. Penggilingan diameter dalam:

Aksesoris penggilingan diameter dalam (aksesoris khusus) Penggilingan diameter dalam, selama spindel penggilingan diameter dalam ditarik ke bawah dan tetap di posisi penggilingan dapat digilingan.

Perangkat penggiling lubang dalam (opsional):

Kecepatan rotasi Dalam rentang diameter kedalaman maksimum

20,000rpm Φ25~45mm 100mm

30,000rpm Φ 12 ~ 25mm 60mm
