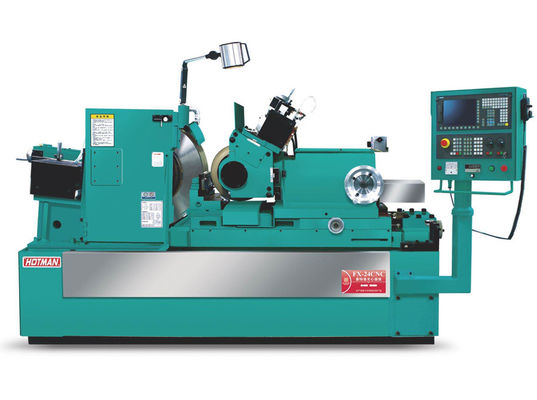

Stabil CNC Universal Grinder, Mesin Penggilingan Silinder Industri Otomatis FX27-60CNC

Stabil CNC Universal Grinder, Mesin Penggilingan Silinder Industri Otomatis FX27-60CNC

Spesifikasi teknis:




Konsep desain baru,biaya rendah dan operasi sederhana:

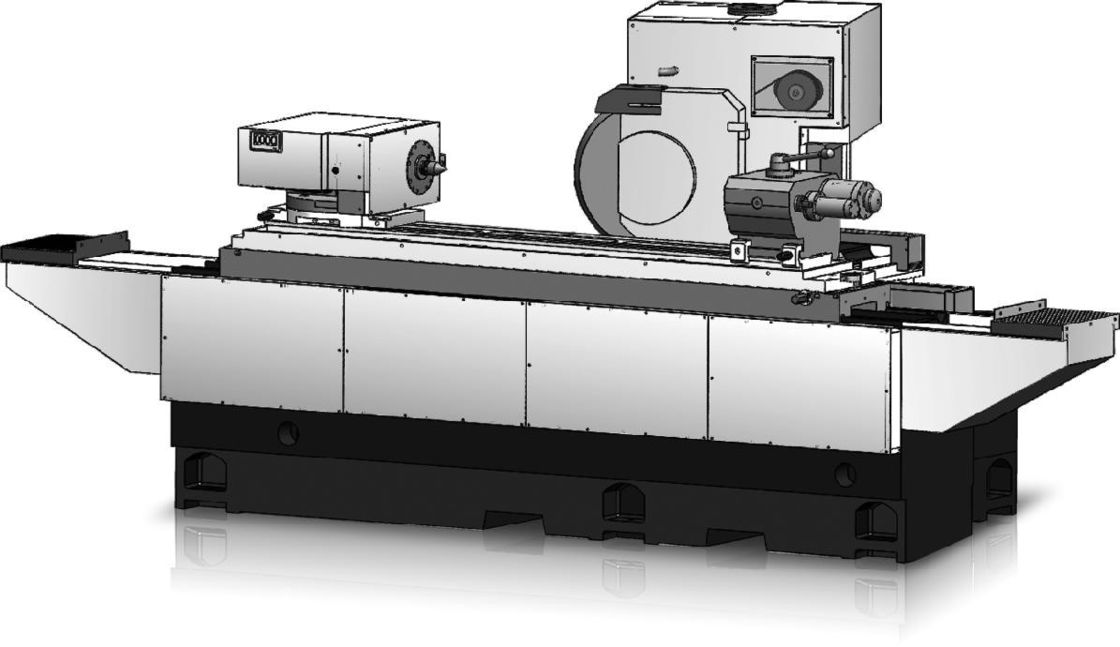

Struktur rangka, menggunakan besi cor kelas tinggi (FC30), desain pusat gravitasi rendah, analisis unsur terbatas terbaru dibantu komputer, kekakuan

desain lebih dari 108N / m, desain frekuensi alami terendah lebih dari 150HZ. ini desain struktur yang sangat baik membuat mesin sepenuhnya

shockproof dan shock-absorbing, memastikan kekakuan tinggi dan kinerja damping maksimum, sehingga memperpanjang umur mesin.

Pergeseran tempat tidur dan mode makan:


1Pergeseran kiri dan kanan meja dan pemasangan kepala roda penggiling semuanya dilakukan dengan tangan Operasi dinamis.

2Penggeseran tempat tidur didorong oleh tekanan minyak, dan pemasangan kepala roda penggiling dioperasikan secara manual.

3Tempat tidur digerakkan oleh tekanan minyak, kepala roda penggiling dikirim dan dikembalikan secara longitudinal, dan feed dioperasikan secara manual.

4.Penggeseran tempat tidur didorong oleh tekanan minyak, kepala roda penggiling longitudinal cepat feed dan cepat kembali, operasi otomatis feed.

5Tambahkan perangkat pengukuran otomatis.


Deskripsi perangkat:

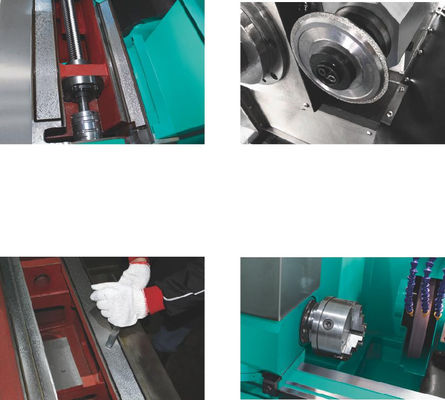

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.


6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
