Proses Penggilingan Lanjutan untuk Blade Beda Bentuk dengan Mesin Penggilingan Alat CNC

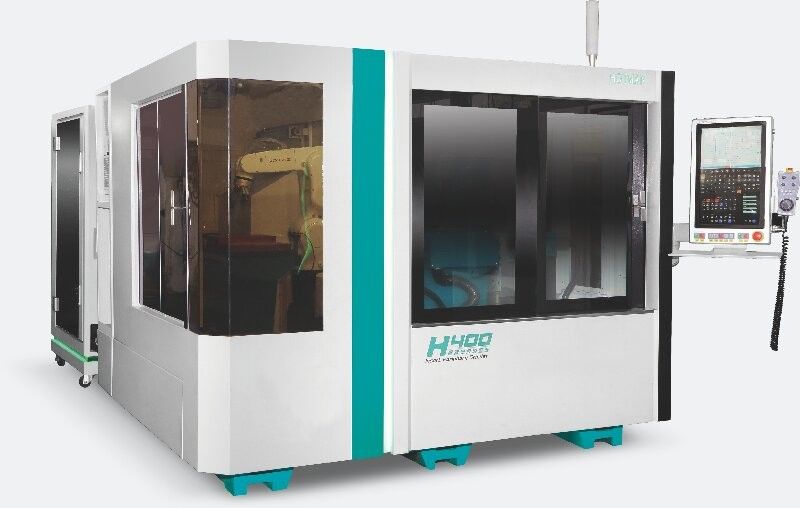

Masukkan penggiling H400

1. Beradaptasi dengan berbagai bentuk:

Khusus untuk paduan keras / keramik / CBN Penggilingan bilah bahan yang sama.

2. Beradaptasi dengan proses penggilingan pisau dengan bentuk yang berbeda:

(1) PengelolaanPeralatan ini termasuk pusat penggilingan empat sumbu, yang dapat sepenuhnya memproses pinggiran, sudut pengelompokan negatif, sudut belakang dan sudut R pisau yang dapat diganti.

(2) PengelolaanPemuatan dan pengurangan dapat direalisasikan oleh robot enam sumbu, yang dapat mewujudkan rotasi di semua sudut, mengurangi proses perputaran bilah,meningkatkan efisiensi lebih lanjut dan memperpendek waktu penggilingan. Klem otomatis, deteksi otomatis, produk pembersih otomatis, pengeringan roda penggiling otomatis..

(3) PengelolaanFungsi deteksi dapat secara otomatis menggiling kembali produk yang cacat, dan secara otomatis memperbaiki benda kerja berikutnya.

(4).Perangkat lunak simulasi mesin yang dikembangkan secara independen, dapat secara efektif mencegah kesalahan operasi atau tabrakan.

(5).Berbagai alat pemotong standar dan non-standar dapat digiling dengan mengubah alat.

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
