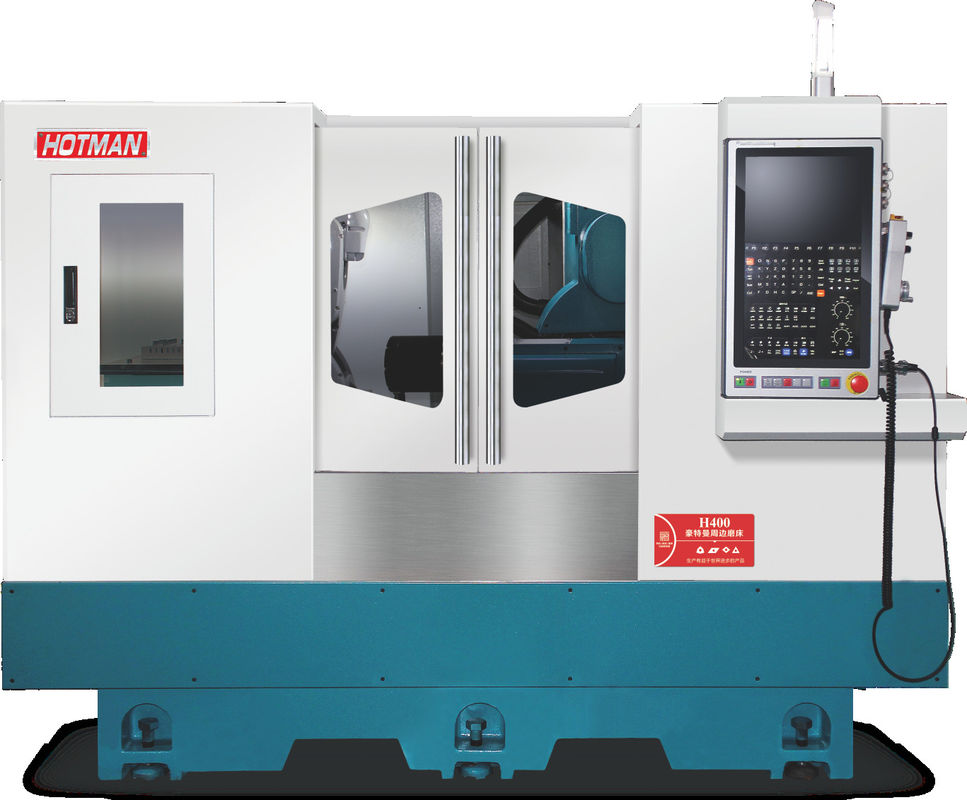

H400 Hotman Industrial CNC Profile Grinder Mesin Penggilingan CNC Presisi Multipurpose yang tahan lama

Masukkan penggiling Mekanisme presisi H400

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:

Konfigurasi kompak/sangat kaku/andal:

1.Spindel roda penggiling - Mengadopsi spindel bermotor sinkron magnet permanen presisi tinggi.

● Operasi stabil kecepatan tinggi tanpa getaran, kecepatan rendah tanpa merangkak, pukulan spindle≤0.002mm.

● Daya tinggi, torsi tinggi. daya nominal 10 kw, torsi 52 nm, kinerja grinding yang kuat.

● Mekanisme pendinginan sirkulasi internal, garis stabil waktu yang sangat lama.

● Alat penyegelan gas bagian depan, tahan debu dan tahan air yang efektif.

2Alat mesin:

Struktur tempat tidur besi cor padat bertenaga tinggi yang dirancang dengan analisis elemen terbatas, Dengan disipasi panas dan getaran yang sangat baik

kemampuan penyerapan, memaksimalkan akurasi mesin alat.

Tempat tidur mengadopsi desain pesawat miring, yang kondusif untuk drainase tepat waktu minyak dan menghindari fenomena kebocoran dan kebocoran minyak untuk menjaga mesin bersih dan rapi.

Desain dasar sumbu Z dan tempat tidur terintegrasi menghindari kesalahan akumulasi dari perakitan split tradisional, membuat struktur mesin lebih wajar,

3.Axis C:

Motor torsi rotasi benda kerja, torsi nominal 30Nm, akurasi posisi 7 detik busur, kecepatan maksimum 120rpm, rotasi 360 °.

4sumbu X dan sumbu z:

Teknologi penggerak langsung motor linier canggih mengurangi kesalahan dan keausan yang disebabkan oleh transmisi mekanik, dengan umpan balik loop tertutup penuh

dibawa oleh penggaris kisi, untuk memastikan kecepatan respons dari setiap poros dan operasi kecepatan tinggi, untuk mencapai presisi tinggi dan efisiensi tinggi.

Didorong oleh motor linier internal, lempeng lempeng lempeng meluncur maju, mundur, kiri dan kanan melalui rel panduan roller untuk mengontrol posisi roda penggiling,dan kemudian menggiling benda kerja.

5sumbu B:

Motor torsi mesin putar kepala kerja, torsi nominal 500Nm, akurasi posisi 7 arcsecond, akurasi pengulangan 2 arcsecond, kecepatan rotasi 60 ~ 120rpm, kelas perlindungan IP67,mewujudkan rotasi 360 °.
