Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Umpan Silang: | 0,5-5mm/menit | Lintas Perjalanan: | 300mm |
|---|---|---|---|
| Diameter roda gerinda: | 200mm | Tenaga Motor Roda Gerinda: | 3KW |
| Kecepatan roda gerinda: | 1400rpm | berat kotor: | 1800kg |
| Max. Maks. Grinding Length Panjang Penggilingan: | 500mm | Maks. Lebar Gerinda: | 200mm |
| Berat bersih: | 1500kg | Dimensi keseluruhan: | 1700x1500x1700mm |
| Ukuran Tabel: | 500x200mm | Kecepatan Meja: | 2-25m/menit |
| Perjalanan meja: | 600x300mm | Daya Motor Total: | 4kw |
| Umpan Vertikal: | 0,2-2mm/menit | ||
| Menyoroti: | Mesin penggiling permukaan otomatis 0,5 mm/menit,Mesin penggiling permukaan otomatis 5 mm/menit |
||

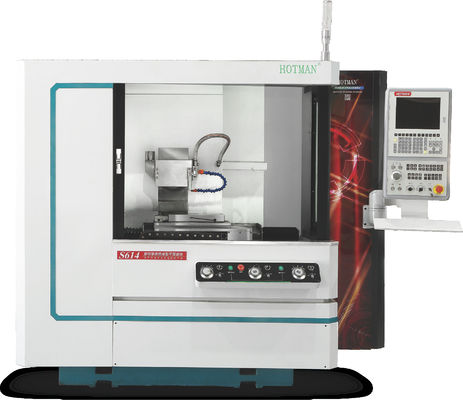

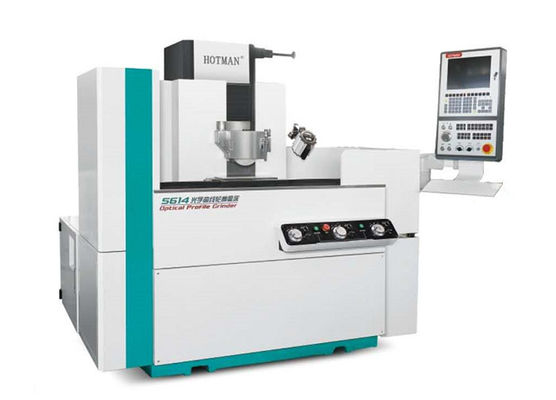

Penggiling permukaan membentuk-S614
Deskripsi perangkat:
1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.
2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.
3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.
4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.
5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.
6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.
7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
Spesifikasi teknis:
| Proyek | Satuan | Model:FX32P-60CNC | |
|
Kapasitas pengolahan
|
Diameter berputar maksimum meja | mm | 320 |
|
Jarak maksimum antara dua jari |
mm | 600 | |
| Diameter penggilingan maksimum | mm | 320 | |
| Beban maksimum antara dua hati parietal | Kg (b) | 60 (pekerjaan atas)/20 (hanya pekerja) | |
| Ukuran roda penggiling (diameter × lebar × aperture) | mm | 455 × 38 ((32-50) × 127 | |
| Kecepatan roda penggiling | rpm | 1650 | |
| Kecepatan linier maksimum roda penggiling | m/s | 40 ((Garis penggiling kecepatan tinggi hingga 65) | |
| Pakaian roda penggiling | mm | Tipe otomatis | |
|
Kepala roda penggiling |
Sudut pemasangan | Tingkat | 90 |
| Kekuatan aliran makanan | mm | 250 | |
| sumbu X kecepatan bergerak cepat | m/menit | 6 | |
| Minimal asupan sumbu X | mm | 0.001 | |
|
Bingkai kepala |
Kecepatan spindle | rpm | 50 sampai 500 |
| Bentuk spindle | Simultan atau pusat | ||
| Spesifikasi Jari | MT-4 | ||
|
Kursi belakang |
Jarak teleskopik otomatis | mm | 40 |
| Spesifikasi Jari | MT-4 | ||
|
meja kerja |
Aksi Z kecepatan bergerak cepat | m/menit | 8 |
| Minimal asupan sumbu z | mm | 0.001 | |
| Perjalanan maksimum | mm | 550 | |
| Sudut rotasi | Tingkat | + 6/-9 | |
|
Motor |
Motor spindle roda penggiling | KW | 3.75/5.5 |
| X-axis feed motor (servo) | KW | 2.2 | |
| Motor pakan sumbu Z (servo) | KW | 2.2 | |
| Motor spindle frame kepala | KW | 0.75 | |
| Motor pompa pendingin | KW | 0.75 | |
| Motor minyak pelumas | KW | 0.25*2 | |
| Motor pompa minyak stok ekor | KW | 0.75 | |
|
lainnya |
Berat mesin bersih | Kilo | 3300 |
| Berat mesin bruto | Kilo | 3500 | |
| Ukuran kemasan (panjang * lebar * tinggi) | mm | 2800*2000*2000 | |
1.Penggilingan permukaan/kontur/permukaan yang membentuk:

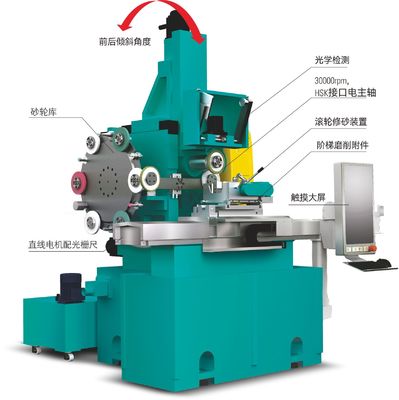

2Pusat penggilingan efisiensi tinggi untuk bagian yang kompleks:
● Pilihan pemuatan kompak dan fleksibel untuk roda penggiling dan alat lainnya, penggilingan, penggilingan dan pengeboran lengkap dengan satu penjepit.
●Perpustakaan alat berkapasitas besar, roda penggiling cepat dan roda pengering
●Pengganti otomatis
● Kinerja penggilingan dan pendinginan yang sangat baik
●Fleksibel dan beragam pilihan pemuatan
3.Sederhana dan cepat pemrosesan program pengeditan:
4Opsi pemuatan yang fleksibel dan bervariasi:
