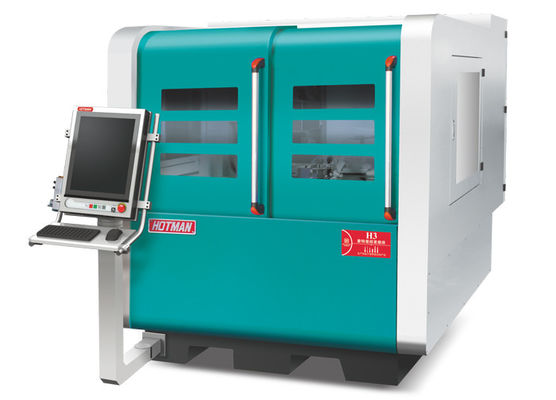

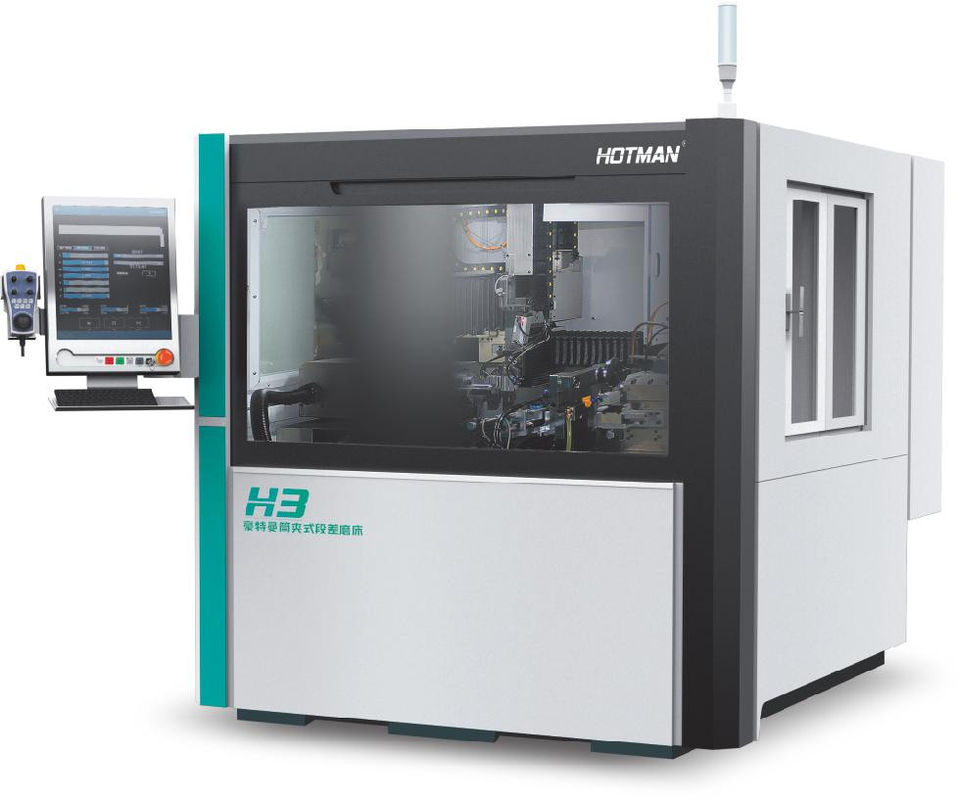

H3 Hotman Intelligent Step Down Grinding Machine Sistem Pengukuran Online Permukaan CNC

Step Down Grinding Machine (Mesin Penggiling Langkah Turun)

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.


6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.


Spesifikasi teknis:






1.Menggiling cerdas:

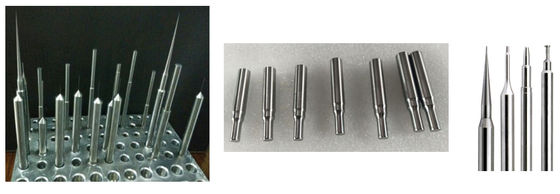

Alat penggilingan komponen silinder dengan rasio aspek tinggi multi-langkah

Perangkat pegangan tiga rahang (alat aksesori khusus)

2.Solusi penggilingan cerdas:

● Mesin penggilingan selisih segmen empat sumbu dilengkapi dengan mekanisme pengisian dan pengungkapan manipulator tiga sumbu untuk mewujudkan pemrosesan batch komponen.

● Sistem pengukuran online, untuk memastikan akurasi yang lama tanpa pengawasan.

● Perangkat pengikat benda kerja jenis centering pertama di Cina, dalam proses penggilingan untuk mendapatkan konsentrisitas yang superior.

● Poros yang kasar dan poros penutup secara efektif cocok, melalui perbedaan diameter untuk mendapatkan akurasi dan permukaan yang terbaik.

● Sistem kontrol dan perangkat lunak yang dikembangkan secara independen oleh Hotman dapat mewujudkan pengeditan dan pembuatan benda kerja dengan cepat.

Jangkauan diameter benda kerja penggilingan:Ø0,05 ~ 20,0 mm

Panjang maksimum benda kerja penggilingan:200 mm
