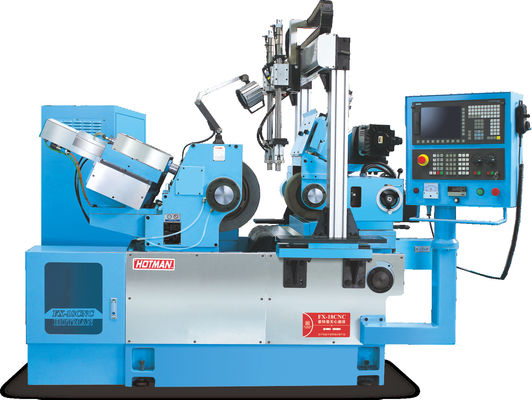

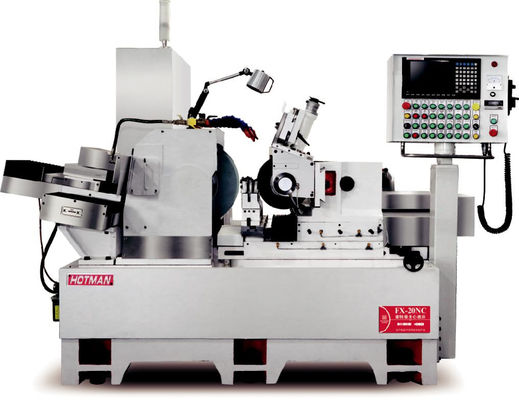

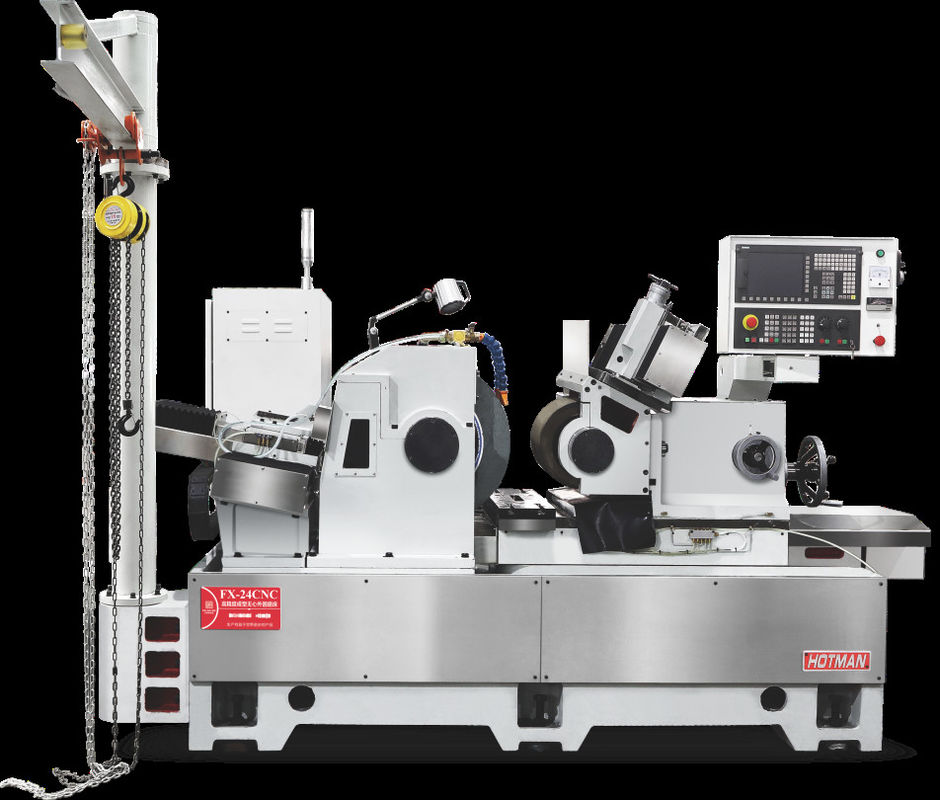

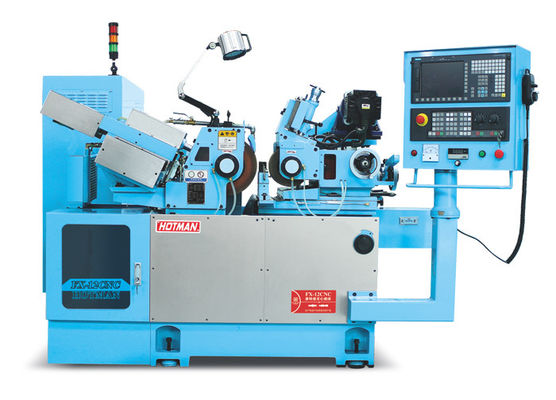

Mesin Penggiling Multifungsi Tiga Poros Precision Industrial Small CNC Centerless Grinder

Mesin Penggiling Multifungsi Tiga Poros Precision Industrial Small CNC Centerless Grinder

Spesifikasi teknis:

Penerimaan pra peralatan:

1Kondisi untuk pra-penerimaan:

(1) Pembeli harus memberikan gambar yang dikonfirmasi, sampel dan spesifikasi pengujian yang berkaitan dengan bagian kerja penggilingan sebelum menandatangani

kontrak dan perjanjian teknis.

(2) Penjual harus menjaga kerahasiaan semua data teknis yang diberikan oleh pembeli.

(3) Penjual harus memberi tahu pembeli 15 hari sebelum pra-penerimaan, dan pembeli

Mempersiapkan 10 buah potongan kerja yang relevan dan mengirimnya ke Penjual atau pembeli harus membawa potongan kerja ke pabrik Penjual untuk penerimaan lokasi sesuai dengan keadaan.

(4) Penjual harus membuat persiapan untuk pra-penerimaan sebelum personil Pembeli tiba di pabrik manufaktur peralatan.

(5) Parameter roda penggiling akan dipilih oleh penjual sesuai dengan gambar yang diberikan oleh pelanggan,dan roda penggiling yang relevan akan dikonfigurasi setelah menandatangani kontrak.

2Konten dan standar pra-penerimaan: Spesifikasi penerimaan yang disepakati oleh kedua belah pihak harus dilakukan sesuai dengan standar gambar yang disediakan oleh pembeli.

(1) Periksa penampilan perangkat.

(2) Kenyamanan pengoperasian dan pemeliharaan peralatan (tergantung pada desain peralatan mesin alat Penjual).

(3) Pengaruh kekuatan dan kekakuan peralatan pada kualitas (tergantung pada tabel uji akurasi peralatan yang disediakan oleh penjual)

(4) Rekam pengukuran operasi peralatan (kosong, waktu berjalan beban penuh, isi, dll.).

(5) Indeks kinerja utama peralatan dicatat.

(6) Catatan uji dan catatan perakitan bagian utama.

(7) Konfirmasi bagian-bagian penting.

(8) 10 buah produk yang dapat digiling diproses secara terus menerus, yang memenuhi persyaratan gambar dan peralatan berjalan normal.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3Dalam proses pra-penerimaan, pembeli memiliki hak untuk mengajukan pendapat koreksi yang wajar pada peralatan, dan penjual dapat melakukan koreksi dengan persetujuan kedua pihak.

4Penjual dapat mengirimkan peralatan kepada pembeli hanya setelah penjual menandatangani dokumen pra-penerimaan.

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
