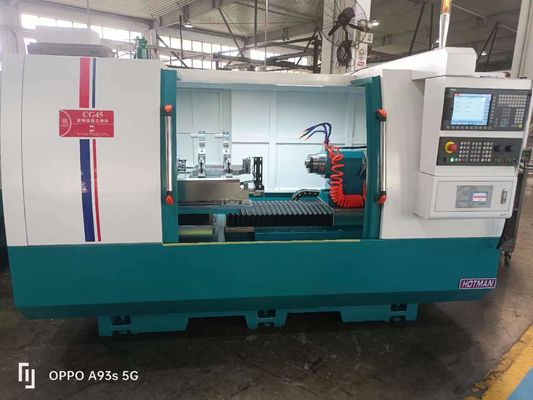

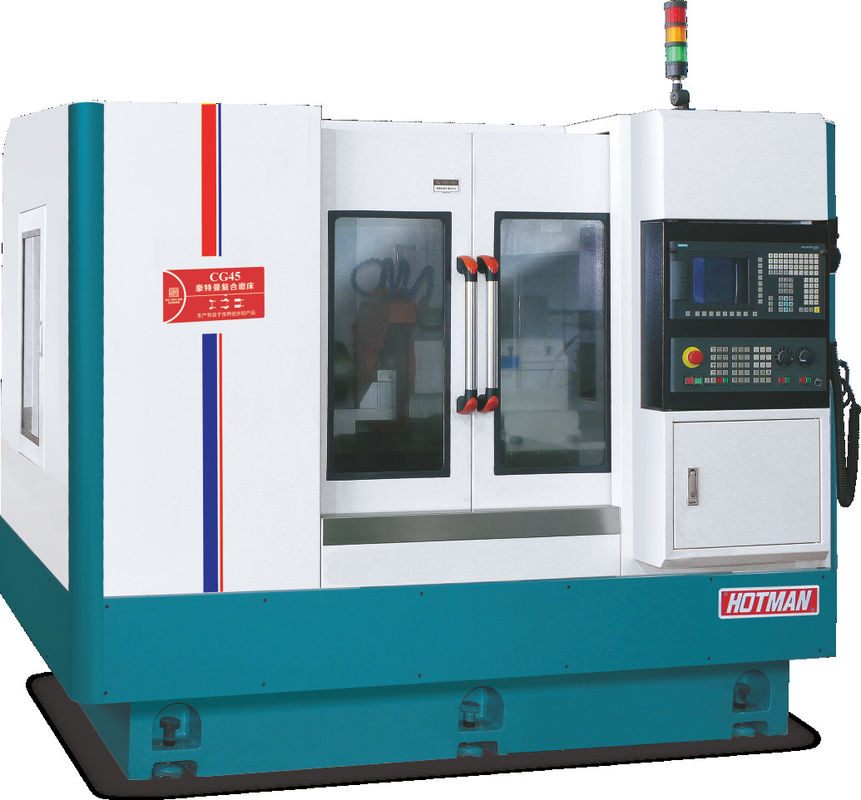

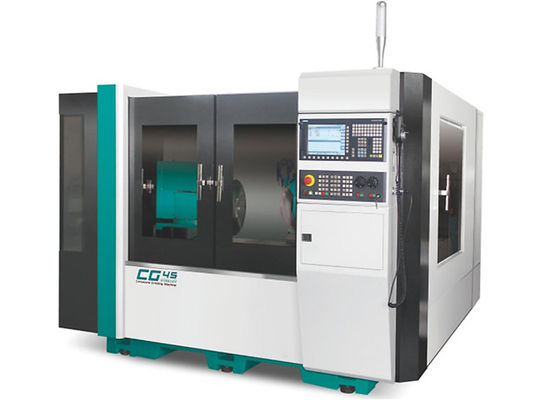

Mesin penggilingan universal industri CNC tahan aus praktis CG45

Mesin penggilingan universal -CG45

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:

Deskripsi mesin:

1.Bagian dasar mesin dan bagian struktur utama:

Dasar mesin dan bagian struktur utama terbuat dari besi cor meehanite (diinokulasi) FC-30. Setelah perawatan panas normal, dasar besi cor dan bagian akan tetap untuk perawatan penuaan alami.Dasar besi cor dan bagian utama diproses di mesin kelas atas dunia, seperti YASDA, MITSUI SEIKI, TOSHIBA, ELB, dll dalam satu kali penjepit. yang memastikan presisi tinggi dari penggiling di tingkat mikron.

2Sistem Lubrication Sentral Otomatis:

Sistem pelumasan terpusat otomatis melumasi panduan linier mesin dan sekrup bola secara terus menerus, yang memastikan umur layanan yang lebih lama dan presisi tinggi.Dan sistem pendingin dipisahkan dengan mesin basis, yang menghilangkan getaran dan membantu radiasi panas.

3Sistem otomatis:

Clamping dalam satu waktu, termasuk part clamping dalam satu waktu, inner circle grinding, outer circle grinding, end surface grinding, cone grinding, profile grinding, dan composite grinding dalam satu mesin.

Dilengkapi dengan sistem CNC Siemens sebagai standar, dan banyak unit opsional, seperti perangkat putaran kepala kerja otomatis, perangkat pengukuran diameter otomatis, perangkat pengukuran permukaan akhir otomatis,Filter strip kertas magnet (untuk penggilingan bubur), dan pengumpul kabut minyak, dll.

4.Pengadaan bahan bakar berputar secara manual:

Untuk penggilingan kerucut luar dan kerucut dalam, kepala dapat diputar secara manual.

5. Stok kepala berputar secara otomatis (Optional):

Motor DD presisi opsional (penggerak langsung) dan Heidenhain grating ruler, yang dapat mendorong stok kepala dengan tepat melalui sistem CNC.Hal ini sangat nyaman untuk kerucut luar dan kerucut dalam penggilingan.

Motor DD (penggerak langsung) (Optional)

6. Spindel roda:

Spindel roda penggiling luar yang disesuaikan menggunakan bantalan presisi tinggi FAG, yang dilumasi sendiri dan mudah dirawat.yang membawa umur layanan yang sangat lama.Kecepatan putar spindle kekakuan tinggi dan presisi tinggi dapat disesuaikan untuk meningkatkan kecepatan linier bila diperlukan.yang dapat mencegah resonansi dengan spindle luar.

7Sistem CNC:

Sistem CNC Siemens diterapkan di mesin penggiling. dan setelah pengembangan lebih lanjut, antarmuka manusia-mesin yang tidak bisa ditipu diciptakan dalam bahasa Cina.Untuk kompatibilitas yang lebih baik antara sistem kontrol dan sistem pengemudiSistem ini memiliki pengeringan roda otomatis dan kinerja offset otomatis, yang memastikan presisi dan stabilitas pakan dan penggilingan.

8. Unit yang disesuaikan:

Penggilingan luar miring + Penggilingan dalam Penggilingan luar lurus + Penggilingan dalam Penggilingan ganda

9. Pengukuran diameter luar khusus dan pengukuran permukaan ujung:

(Marposs) Pengukuran diameter luar, Pengukuran dan offset secara real time (Marposs) Pengukuran permukaan ujung,Measure and offset                                                                                                                                                                                                 in real  time

9Metode penggilingan:

Mewujudkan penggilingan lingkaran dalam, penggilingan kerucut dalam, penggilingan lingkaran luar, dan penggilingan permukaan akhir dalam satu mesin.
