GP32-Kekuatan tinggi dan kualitas dasar yang tinggi

Kekuatan tinggi dan kualitas dasar yang tinggi:

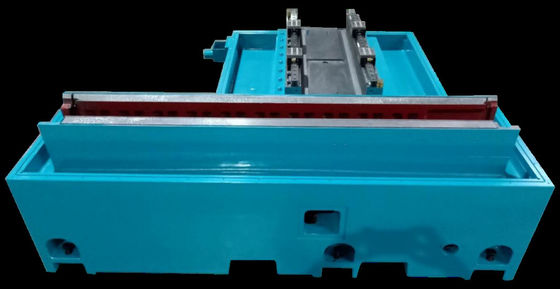

1. Konsep desain basis mesin dan struktur utama:

Selama penggilingan, yang paling penting adalah mempertahankan presisi, yang bergantung pada kinerja stabilitas termal daripada anti-getaran.Besi cor itu sendiri memiliki koefisien ekspansi panas yang sangat rendah, tetapi konduktivitas panas yang sangat baik, dibandingkan dengan granit buatan manusia. ada muncul banyak panas selama penggilingan, dan itu dapat dilakukan keluar merata melalui dasar besi cor, sehingga,mesin disimpan dalam kondisi termal yang stabil.

Semua bagian struktur utama terbuat dari besi cor atau baja berkualitas tinggi, termasuk kepala roda, kepala kerja, stok ekor, spindel, dan pemegang bantalan.Yang memastikan tubuh mesin dengan bahan yang sama dan terus menerus, serta stabilitas termal yang stabil.

Perubahan termal yang terjadi dalam waktu singkat akan dikompensasi melalui dasar mesin besi cor, yang lebih baik daripada yang terbuat dari baja atau granit buatan manusia.

Selain itu, struktur besi cor memiliki kekakuan tinggi dan kinerja penyerapan getaran yang baik, lebih baik daripada granit buatan manusia.

2. Panjang (sumbu Z) dan horisontal (sumbu X) panduan dukungan penuh:

Permukaan pendukung meja kerja berbentuk V di satu sisi dan datar di sisi lain dan struktur ini memiliki kekakuan yang baik dan kapasitas beban tugas berat.Permukaan geser tunduk pada pengelupasan tangan untuk presisi tinggiPanduan geser ditutupi dengan lapisan Turcite®, yang adalah pelumasan sendiri, dan juga koefisien gesekan yang sangat rendah.

3.Bearing dan sekrup bola:

Bantalan presisi super tinggi digunakan di meja kerja (sumbu Z), bersama dengan sekrup bola presisi tinggi dan kacang standar THK Jepang.

4.Panduan makan horisontal (Pengisian kepala roda pada sumbu X):

5.X-axis repeatability dan akurasi posisi (Renishaw laser interferometer):

 Panduan linier digunakan di sumbu X horizontal, untuk memastikan gerakan linier presisi tinggi dan rendah

gesekan.Panduan geser jenis roller memiliki kapasitas beban yang sangat tinggi.Motor linier Sodick dapat menghilangkan getaran saat bergerak di atas perubahan magnet.Kekuatan dorong maksimum dalam waktu singkat: 1660-3060N.Haidenhain increment grating ruler dengan resolusi tingkat nano, memastikan presisi pakan sumbu X, untuk mengurangi kesalahan interpolasi.

6Kepala penggiling dengan presisi tinggi dan kekakuan tinggi bantalan hidrostatik-dinamis:

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:
