Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Diameter roda gerinda: | 200mm | Metode Pendinginan Motor Roda Gerinda: | Pendinginan udara |
|---|---|---|---|
| Arus Motor Roda Gerinda: | 4A | Efisiensi Motor Roda Gerinda: | 90% |
| Frekuensi Motor Roda Gerinda: | 50Hz | Kehidupan Motor Roda Gerinda: | 10.000 jam |
| Tingkat Kebisingan Motor Roda Gerinda: | 60dB | Tenaga Motor Roda Gerinda: | 2.2KW |
| Faktor Daya Motor Roda Gerinda: | 0,8 | Tingkat Perlindungan Motor Roda Gerinda: | IP54 |
| Kecepatan Motor Roda Gerinda: | 1420rpm | Torsi Motor Roda Gerinda: | 2,5Nm |
| Tegangan Motor Roda Gerinda: | 380v | Kecepatan roda gerinda: | 4500rpm |
| Model: | Mesin Penggiling Alat CNC | ||
| Menyoroti: | IP54 Mesin Penggilingan Bor CNC,2.2KW Mesin Penggilingan Bor CNC,Mesin penggiling alat CNC multifungsi |
||

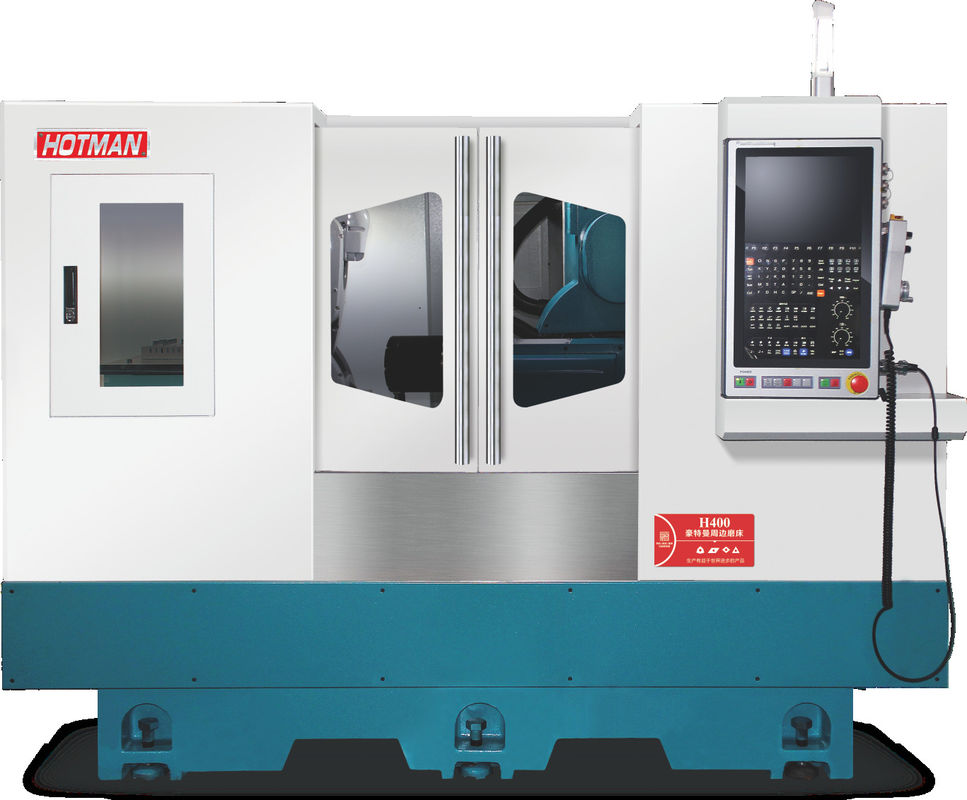

H400
Deskripsi perangkat:
1. Karakteristik mesin: Peralatan ini milik pusat grinding empat sumbu, terutama cocok untuk paduan keras, keramik dan bahan CBN alur dan alat pemotong grinding.Mengadopsi sistem kontrol numerik canggih, dan dapat mewujudkan loading dan unloading oleh robot enam sumbu, dapat mewujudkan semua rotasi Angle, mengurangi proses perputaran bilah, lebih meningkatkan efisiensi, memperpendek waktu penggilingan.Penggilingan berbagai alat standar dan non-standar juga dapat direalisasikan dengan mengubah alat.
2Bagian penggilingan dan perekat online, perangkat perekat offline:
Servo motor Yaskawa digunakan di dalam untuk mengontrol roller perbaikan pasir bulat luar.menghemat banyak biaya tenaga kerja dan waktu produksiSpindel bermotor mendorong rotasi roda penggiling besar, dan sumbu XZ mendorong pakan.
3Bagian X dan Z:
Teknologi penggerak langsung motor linier canggih mengurangi kesalahan dan keausan yang disebabkan oleh transmisi mekanik, dengan umpan balik loop tertutup penuh yang dibawa oleh penggaris kisi,untuk memastikan kecepatan respons dari setiap poros dan operasi kecepatan tinggi, untuk mencapai presisi tinggi dan efisiensi tinggi.
4Robot mengirim dan menerima bahan:
Potongan kerja diangkut dan dipegang oleh robot enam sumbu, dengan efisiensi produksi yang tinggi dan presisi tinggi.
Sistem ini mengontrol pekerjaan robot enam sumbu, sensor laser mendeteksi dan mengidentifikasi benda kerja,robot bergerak ke nampan bahan untuk mengambil workpiece untuk diproses ke kotak chip meniup untuk awalnya meniup burrs dan kotoran, dan akhirnya mengirimkannya ke kepala kerja untuk mengambil dan memproses.
5. Mudah dioperasikan - mudah digunakan sistem operasi CNC:
Oleh HOTMAN Hotman & Lynuc Rhennak pengembangan generasi terbaru dari user-friendly perangkat lunak pemrograman grafis, memiliki pengaturan yang sederhana dan cepat dan antarmuka pengguna yang intuitif,tidak perlu input operator kode G kompleks dan subroutine, sederhana dan mudah untuk belajar operasi, sehingga pemrograman dan pengaturan lebih cepat.
6Tutup penuh:
Desain tampilan warna yang sangat estetis, peralatan mengadopsi penutup tertutup, sangat mengurangi suara penggilingan benda kerja, dan proses produksi kabut minyak, gas limbah dan cairan abrasif,dapat digunakan dalam pembersih kabut minyak dan sistem filtrasi, mudah digunakan, kondusif untuk perlindungan lingkungan.
Silinder pintu otomatis, secara efektif menahan tumpahan minyak, untuk mencegah bahan baki akumulasi kotoran.
Alat pemadam kebakaran otomatis untuk mesin alat pintar adalah opsional dan dilengkapi oleh pelanggan, sangat meningkatkan faktor keselamatan mesin alat.
Spesifikasi teknis:
| Proyek | Satuan | Model:FX32P-60CNC | |
|
Kapasitas pengolahan
|
Diameter berputar maksimum meja | mm | 320 |
|
Jarak maksimum antara dua jari |
mm | 600 | |
| Diameter penggilingan maksimum | mm | 320 | |
| Beban maksimum antara dua hati parietal | Kg (b) | 60 (pekerjaan atas)/20 (hanya pekerja) | |
| Ukuran roda penggiling (diameter × lebar × aperture) | mm | 455 × 38 ((32-50) × 127 | |
| Kecepatan roda penggiling | rpm | 1650 | |
| Kecepatan linier maksimum roda penggiling | m/s | 40 ((Garis penggiling kecepatan tinggi hingga 65) | |
| Pakaian roda penggiling | mm | Tipe otomatis | |
|
Kepala roda penggiling |
Sudut pemasangan | Tingkat | 90 |
| Kekuatan aliran makanan | mm | 250 | |
| sumbu X kecepatan bergerak cepat | m/menit | 6 | |
| Minimal asupan sumbu X | mm | 0.001 | |
|
Bingkai kepala |
Kecepatan spindle | rpm | 50 sampai 500 |
| Bentuk spindle | Simultan atau pusat | ||
| Spesifikasi Jari | MT-4 | ||
|
Kursi belakang |
Jarak teleskopik otomatis | mm | 40 |
| Spesifikasi Jari | MT-4 | ||
|
meja kerja |
Aksi Z kecepatan bergerak cepat | m/menit | 8 |
| Minimal asupan sumbu z | mm | 0.001 | |
| Perjalanan maksimum | mm | 550 | |
| Sudut rotasi | Tingkat | + 6/-9 | |
|
Motor |
Motor spindle roda penggiling | KW | 3.75/5.5 |
| X-axis feed motor (servo) | KW | 2.2 | |
| Motor pakan sumbu Z (servo) | KW | 2.2 | |
| Motor spindle frame kepala | KW | 0.75 | |
| Motor pompa pendingin | KW | 0.75 | |
| Motor minyak pelumas | KW | 0.25*2 | |
| Motor pompa minyak stok ekor | KW | 0.75 | |
|
lainnya |
Berat mesin bersih | Kilo | 3300 |
| Berat mesin bruto | Kilo | 3500 | |
| Ukuran kemasan (panjang * lebar * tinggi) | mm | 2800*2000*2000 | |
