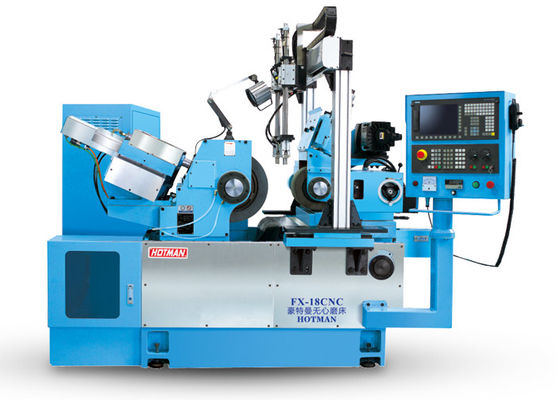

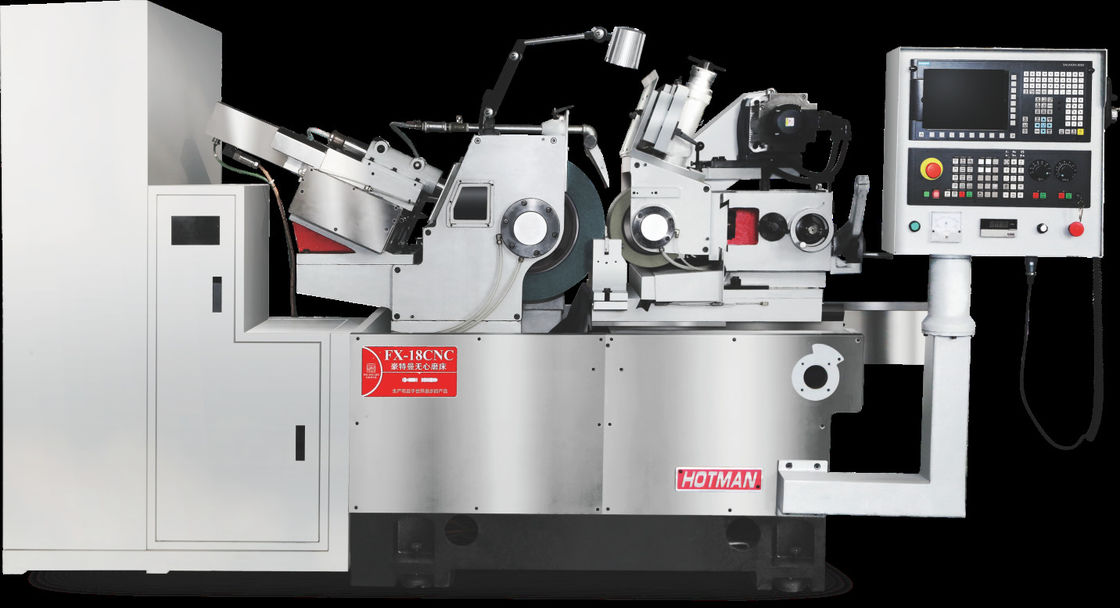

Mesin penggilingan tanpa pusat pendingin udara 3000RPM 20m/Min

Spesifikasi teknis:

Pendahuluan Mesin:

1. Bagian dasar mesin dan bagian struktur utama:

Dasar mesin dan bagian struktur utama terbuat dari besi cor meehanite (diinokulasi) FC-30. Setelah perawatan panas normal, dasar besi cor dan bagian akan tetap untuk perawatan penuaan alami.Dasar besi cor dan bagian utama diproses di mesin kelas atas dunia, seperti YASDA, MITSUI SEIKI, TOSHIBA, ELB, dll dalam satu kali penjepit. yang memastikan presisi tinggi dari penggiling di tingkat mikron.

2. Spindle:

Gunakan spindel dari merek KENTURN dari Taiwan. spindel terbuat dari baja paduan SNCM-21H, yang kekerasan mencapai hingga HRC-62 ° dengan lapisan keras lebih dari 1.5mm,pengolahan panas karburasi, dan pengerasan dalam yang dikontrol komputer. Spindle adalah bearing minyak hidrodinamik, dengan aliran kurang dari 0,001mm.

3Sistem pengatur transfer roda:

   Spindle roda pengatur menggunakan servo drive motor dari merek delta, dengan kecepatan putaran variabel dalam 0-250 rpm (kontrol digit).kecepatan roda linier masih dapat menjaga konstan dan optimal, untuk memastikan kualitas penggilingan terbaik.

Servo motor secara cerdas dirakit di pemegang roda pengatur, dan mendorong spindle langsung melalui sabuk sinkron, dengan sudut miring yang sama dengan roda,untuk menjaga paralel sepanjang untuk kedua sabuk, yang dapat menghindari kehilangan inersia, dan beberapa ketidaknyamanan lain yang dibawa oleh sistem transfer rantai tipe lama.

4.Sistem pendinginan minyak spindle:

Sistem pelumasan terpusat otomatis (spindle kelas tinggi 10 #) menggunakan pompa minyak yang sama dengan sistem hidrolik.Ada dua penyaringan dan tekanan mengatur unit untuk memastikan umur panjang spindleSistem pendinginan dua arah dapat menjaga suhu konstan untuk minyak spindle.

5Panduan Double-V:

Struktur V ganda yang stabil dapat memastikan pakan yang tepat, melalui pengelupasan tangan dan pelumasan terus menerus.

6Sistem listrik:

Komponen dan sistem listrik menggunakan merek Schneider secara umum, untuk operasi yang baik dan umur layanan yang panjang.Lemari listrik memiliki tinggi besar dan volume untuk operasi yang nyaman dan kinerja radiasi panas yang sangat baik.

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
