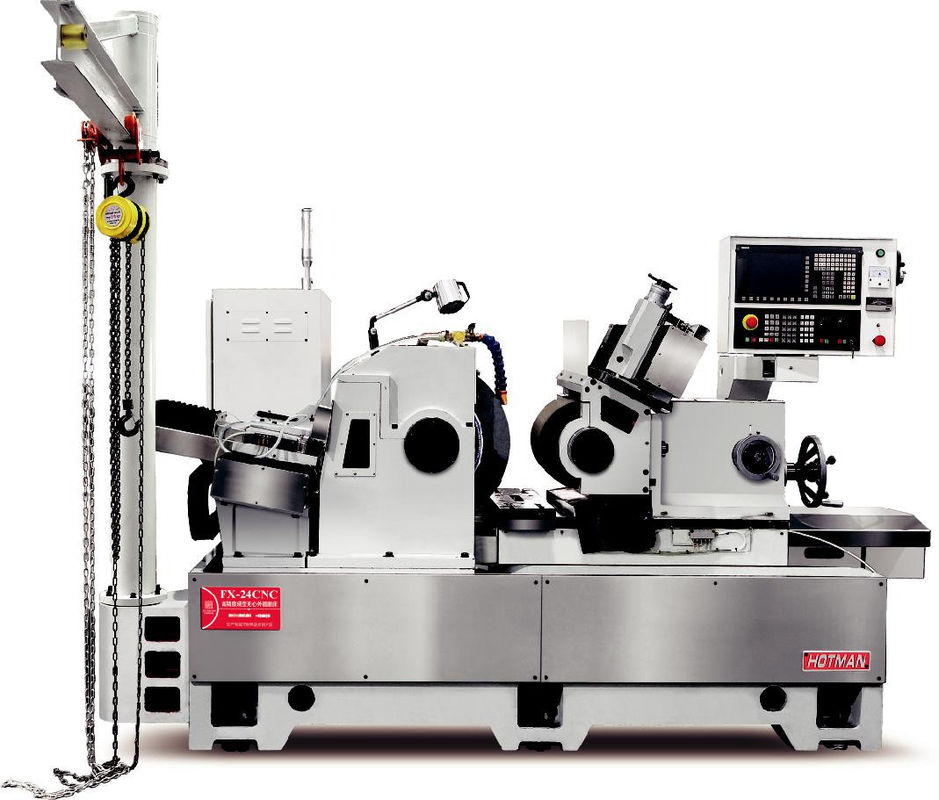

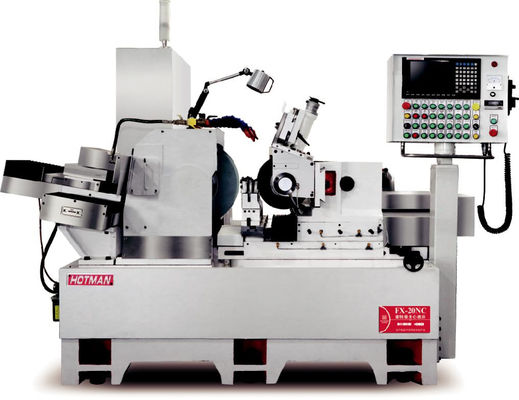

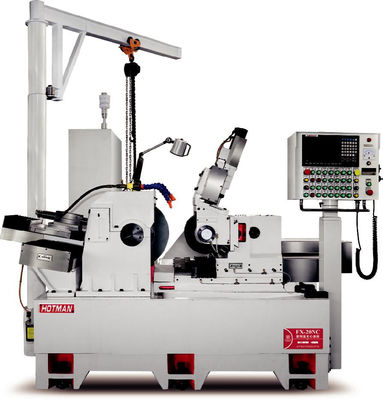

Mesin penggilingan multifungsi industri kecil CNC Centerless Grinder

Mesin penggilingan multifungsi industri kecil CNC Centerless Grinder

Spesifikasi teknis:

Penerimaan pra peralatan:

1Kondisi untuk pra-penerimaan:

(1) Pembeli harus memberikan gambar yang dikonfirmasi, sampel dan spesifikasi pengujian yang berkaitan dengan bagian kerja penggilingan sebelum menandatangani

kontrak dan perjanjian teknis.

(2) Penjual harus menjaga kerahasiaan semua data teknis yang diberikan oleh pembeli.

(3) Penjual harus memberi tahu pembeli 15 hari sebelum pra-penerimaan, dan pembeli

Mempersiapkan 10 buah potongan kerja yang relevan dan mengirimnya ke Penjual atau pembeli harus membawa potongan kerja ke pabrik Penjual untuk penerimaan lokasi sesuai dengan keadaan.

(4) Penjual harus membuat persiapan untuk pra-penerimaan sebelum personil Pembeli tiba di pabrik manufaktur peralatan.

(5) Parameter roda penggiling akan dipilih oleh penjual sesuai dengan gambar yang diberikan oleh pelanggan,dan roda penggiling yang relevan akan dikonfigurasi setelah menandatangani kontrak.

2Konten dan standar pra-penerimaan: Spesifikasi penerimaan yang disepakati oleh kedua belah pihak harus dilakukan sesuai dengan standar gambar yang disediakan oleh pembeli.

(1) Periksa penampilan perangkat.

(2) Kenyamanan pengoperasian dan pemeliharaan peralatan (tergantung pada desain peralatan mesin alat Penjual).

(3) Pengaruh kekuatan dan kekakuan peralatan pada kualitas (tergantung pada tabel uji akurasi peralatan yang disediakan oleh penjual)

(4) Rekam pengukuran operasi peralatan (kosong, waktu berjalan beban penuh, isi, dll.).

(5) Indeks kinerja utama peralatan dicatat.

(6) Catatan uji dan catatan perakitan bagian utama.

(7) Konfirmasi bagian-bagian penting.

(8) 10 buah produk yang dapat digiling diproses secara terus menerus, yang memenuhi persyaratan gambar dan peralatan berjalan normal.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3Dalam proses pra-penerimaan, pembeli memiliki hak untuk mengajukan pendapat koreksi yang wajar pada peralatan, dan penjual dapat melakukan koreksi dengan persetujuan kedua pihak.

4Penjual dapat mengirimkan peralatan kepada pembeli hanya setelah penjual menandatangani dokumen pra-penerimaan.

Deskripsi perangkat:

1.Spindel

Spindel mengadopsi spindel tipe bantalan dengan struktur pendukung ganda depan dan belakang.Kekerasan permukaannya mencapai di atas HRC-62°, dan lapisan pengeras efektif di satu sisi mencapai di atas 1.5mm. Spindle mengadopsi bantalan.Runout kurang dari 0.002mm.

2.Sistem pengatur transmisi roda

Spindel roda pengatur menggunakan servo motor dari merek Delta, dengan kecepatan bebas variabel antara 0-250 rpm (kontrol digital),dan kecepatan linier yang optimal dan konstan dapat dipertahankan bahkan ketika diameter roda pengatur berubah karena memakai, memberikan kualitas penggilingan terbaik.

Servo motor secara cerdas dipasang di pemegang roda pengatur, dan menggerakkan spindle langsung melalui sabuk sinkron, dengan sudut miring yang sama dengan roda pengatur,untuk menjaga kedua sabuk sejajar sepanjang waktu, yang dapat menghindari kehilangan inersia, dan beberapa ketidaknyamanan lain yang dibawa oleh sistem transfer rantai tipe lama.

3.Panduan V gandas

Mengadopsi struktur rel panduan berbentuk V ganda, dengan presisi permukaan yang dikikis dengan tangan dan terus-menerus dilumasi secara otomatis, memastikan akurasi dan presisi pakan.

4.Sistem penyesuaian roda

Sebuah sistem servo-otomatis dua sumbu sand dressing dengan struktur silang digunakan untuk mewujudkan dua sumbu linkage interpolasi sand dressing melalui sistem CNC,dan form-cut penggilingan benda kerja dengan kerucut dan busur direalisasikanPerangkat pengering pasir mengadopsi alur dovetail struktur scraping murni manual,dan mekanisme pengering pasir dan kursi roda penggiling dirancang sebagai bagian terpisah untuk memastikan akurasi dan stabilitas perangkat pengering.

5.Sistem CNC

Sistem CNC dikembangkan bersama dengan penyedia perangkat lunak, yang memiliki antarmuka HMI yang intuitif dalam bahasa Cina, dan mudah dipelajari dan dioperasikan.untuk pemasangan roda otomatis pada satu sumbu, kompatibilitas yang baik, dan pakan yang tepat.
