Mesin penggilingan senyawa Universal OD ID Grinder

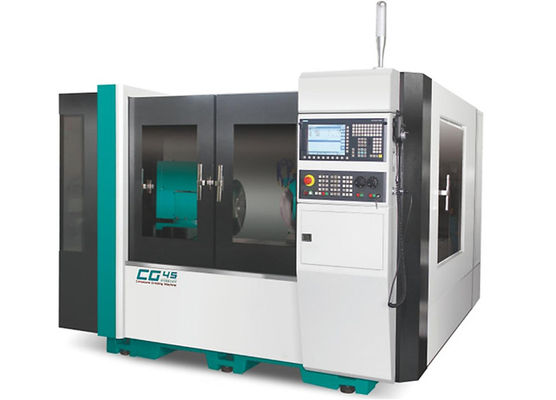

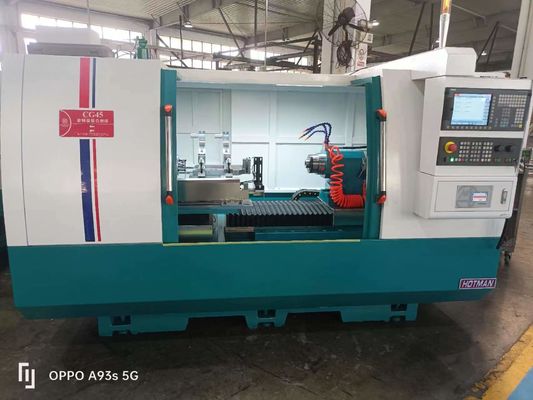

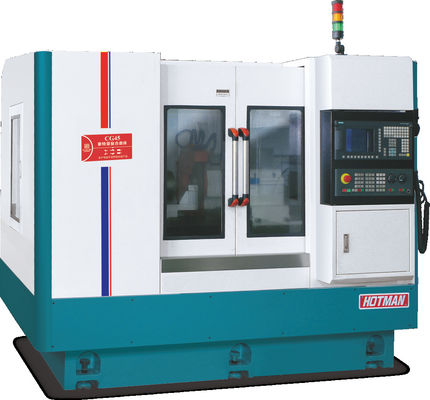

High Precision CNC Universal OD & ID mesin penggiling-CG45

Sebuah grinder komposit yang dapat mewujudkan grinding terpadu dari lingkaran dalam, kerucut dalam, lingkaran luar, kerucut luar dan ujung wajah dalam satu penjepit.dan ada banyak aksesoris opsional untuk memilih dari, termasuk perangkat putaran otomatis kepala kerja, perangkat pengukuran diameter luar otomatis, perangkat pengukuran ujung ujung otomatis, perangkat filter pita kertas magnet, pengumpul kabut minyak, dll.


1.Modular assembly:Membuat revolusi baru dari penggilingan senyawa.


2. Dapat menggiling kerucut dalam, kerucut luar:

Pergerakan spindle roda penggiling bagian dalam: 0~470mm

Pergerakan spindel roda penggiling silinder: 0~365mm


3Karakteristik komprehensif:

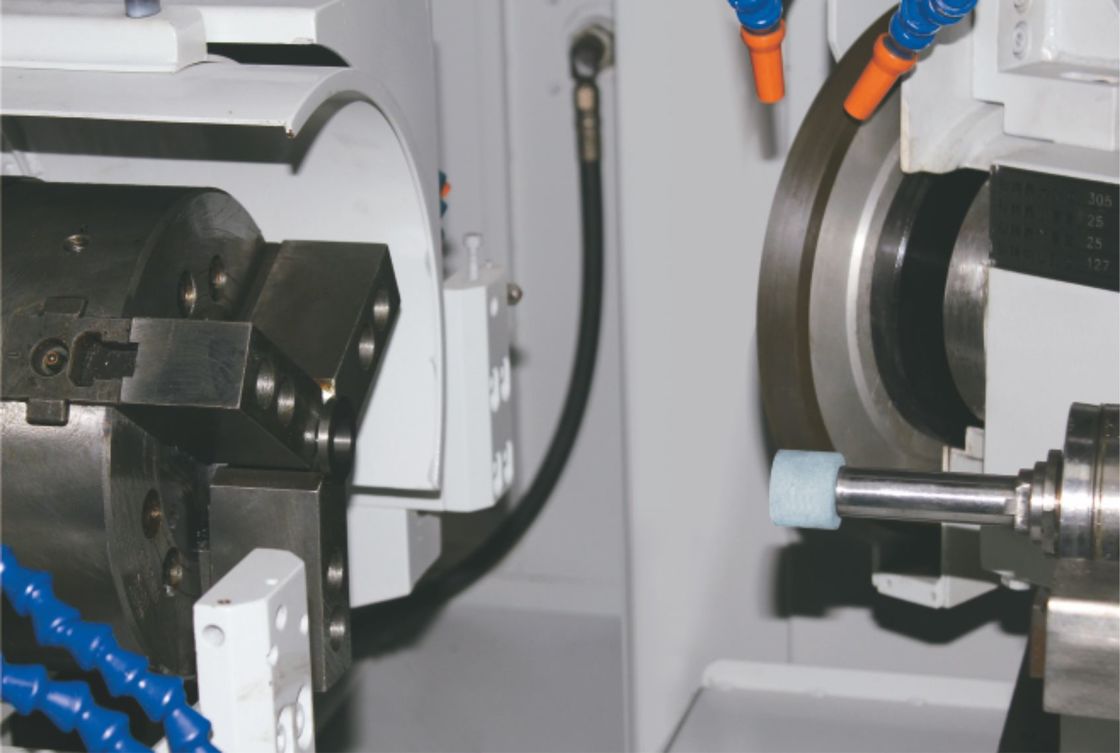

(1) Dapat mewujudkan penjepit, menyelesaikan lingkaran dalam, kerucut dalam, lingkaran luar, kerucut luar, ujung wajah komposit penggilingan terpadu.

(2) Menyediakan solusi penggilingan kompleks presisi tinggi yang cocok untuk pengolahan benda kerja ukuran kecil dan menengah.

(3) PengelolaanSistem pengisian dan penerimaan otomatis dapat dipasang untuk memenuhi kebutuhan produksi massal industri.

(4).Modul penggilingan lingkaran luar/lingkaran dalam dapat dikombinasikan secara fleksibel sesuai permintaan untuk beradaptasi dengan bentuk dan proses penggilingan yang berbeda.

(5).Sistem kontrol ramah dan mudah dipelajari. Penggilingan benda kerja dan pengelasan roda penggilingan dapat diprogram dengan cepat pada alat mesin. Perangkat pengukuran on-line dapat dipasang.

Deskripsi perangkat:

1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. motor DD presisi opsional (penggerak langsung) dan Heidenhain grating penguasa, yang dapat mendorong stok kepala dengan tepat melalui sistem CNC.Hal ini sangat nyaman untuk kerucut luar dan kerucut dalam penggilingan.

5Spindel silinder roda penggiling mengadopsi struktur bantalan spindel presisi tinggi FAG, struktur jenis lengan, yang tidak memerlukan pelumasan terpisah dan mudah dirawat.Ini menghilangkan kontak logam ke logam dan dapat mendapatkan umur layanan hampir permanen. Spindel roda penggiling memiliki karakteristik kekakuan tinggi dan presisi tinggi. Untuk menggiling benda kerja khusus, kecepatan roda penggiling dapat disesuaikan untuk meningkatkan kecepatan linier.Spindel dalam menggunakan spindel listrik berkecepatan tinggi untuk mencegah resonansi motor dalam dan luar.


6. Mewujudkan penggilingan lingkaran dalam, penggilingan kerucut dalam, penggilingan lingkaran luar, dan penggilingan permukaan akhir dalam satu mesin.

7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.

Spesifikasi teknis:
