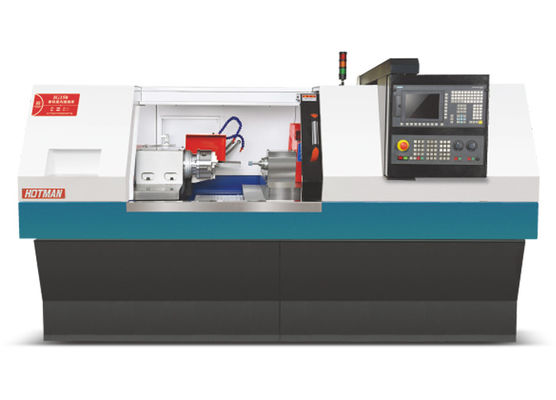

Grinder internal untuk Diameter dalaman kecil kurang dari 150mm, Sistem grinding multifungsi

Grinder internal untuk Diameter dalaman kecil kurang dari 150mm, Sistem grinding multifungsi

Keakuratan alat mesin:

Daftar uji keakuratan mesin alat (termasuk)

Setelah penggilingan (penggilingan) dengan mesin penggilingan diferensial Hotman, persyaratan berikut harus dipenuhi: (Roda penggilingan yang berbeda harus digunakan untuk bahan yang berbeda)




Catatan: grinding kasar (umumnya grinding volume 0,02 ~ 0,05mm); grinding halus (umumnya grinding volume 0,005 ~ 0,015mm)
Deskripsi perangkat:

Tubuh dan komponen yang dibuang oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami.MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.

Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih.

Sistem pakan penggilingan terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggilingan presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.

Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua.yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.


Kursi belakang dirancang untuk menjadi kaku dan kokoh. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakang.

Sistem kontrol numerik sebagai konfigurasi standar, setelah pengembangan sekunder, semua antarmuka operasi Cina, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.


• Program penggilingan dibuat secara otomatis melalui antarmuka yang ramah pengguna, menggunakan alat pemrograman grafis shopmill / shopturn, tidak perlu kode G khusus (Optional).
• Tidak perlu baterai atau kipas pendingin. Dan tidak perlu baterai memori untuk motor coder.
• Konektor Ethernet. Tidak ada batasan kapasitas USB (on line) dan kartu CF. Program dalam kartu USB dan CF dapat dimodifikasi sesuka hati. Proses monitor on line. Dan data dapat disimpan selamanya.
• Proses menampilkan dengan animasi. efisiensi tinggi.
• Ada berbagai fungsi opsional, termasuk pengukuran permukaan ujung otomatis, pengukuran diameter dalam otomatis, stok ekor hidrolik, sistem pengisian dan pengurangan otomatis yang sangat terintegrasi,dan sebagainya..
• Pakaian roda otomatis dan offset. Mempertahankan presisi tinggi dan stabilitas untuk makan dan penggiling.


Spesifikasi teknis:
