Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kecepatan Makan Roda Gerinda: | 0.01-0.2mm/menit | Kecepatan Meja: | 0,1-3m / mnt |
|---|---|---|---|
| Diameter roda gerinda: | 6-200mm | Torsi Motor Pengumpanan Roda Gerinda: | 1,5Nm |
| Kecepatan roda gerinda: | 32000 rpm | Tenaga Motor Pengisi Roda Gerinda: | 0,75KW |
| Meja Tenaga Motor: | 0,75KW | Kemampuan pengulangan mesin pengisian roda panggilingan: | 0,001mm |
| X/Z axis feed min. Umpan sumbu X/Z min. resolution resolusi: | 0,001mm | Perjalanan Meja Kerja Maks: | 500mm |
| Kecepatan pemasangan sumbu X: | 0.1-15 | ||
| Menyoroti: | Mesin Penggilingan Internal Presisi Tinggi,Mesin penggilingan internal berukuran besar,Mesin Penggilingan Internal CNC |
||

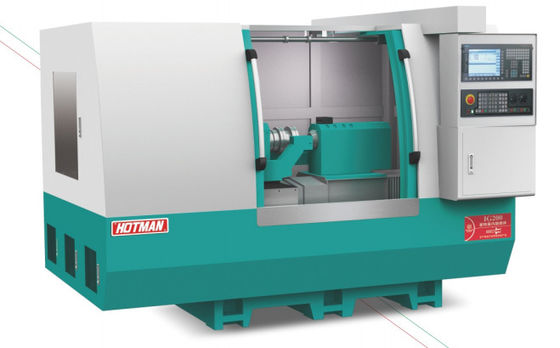

Mesin Penggilingan Internal CNC Presisi Tinggi untuk Ukuran Besar, Volume Kerja Penggilingan Ekstra
Deskripsi perangkat:
1. Tubuh dan komponen dituangkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati oleh penuaan alami. Komponen diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.
2Sistem pelumasan terpusat otomatis melumasi panduan linier mesin dan sekrup bola secara terus menerus, yang memastikan umur layanan yang lebih lama dan presisi tinggi.Sistem pendingin dipisahkan dengan tubuh mesin, yang menghilangkan getaran dan membantu radiasi panas.
3Spindel roda penggiling mengadopsi spindel listrik dengan karakteristik kecepatan tinggi, presisi tinggi, kekakuan tinggi, getaran rendah, kebisingan rendah dan kenaikan suhu rendah.Sistem penggerak didinginkan oleh sistem pendinginan air untuk memastikan bahwa kepala roda penggiling selalu bekerja dalam keadaan stabil termal, membuat roda penggiling lebih stabil, dan efisiensi kerja dua kali lipat.untuk benda kerja dengan lingkaran dalam yang dalam, spindle terintegrasi dapat disesuaikan untuk mencapai penggilingan presisi.
4Sistem ini mengadopsi sistem CNC Jerman Siemens dan telah mengalami pengembangan lebih lanjut.Ini memiliki antarmuka operasi dialog manusia-mesin yang ramah pengguna dan dilengkapi dengan servo motor kinerja tinggi Siemens, yang membuat peralatan sistem CNC dan sistem transmisi memiliki kompatibilitas yang lebih baik.yang memastikan stabilitas dan akurasi pakan dan penggilingan.
5. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.
6. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.

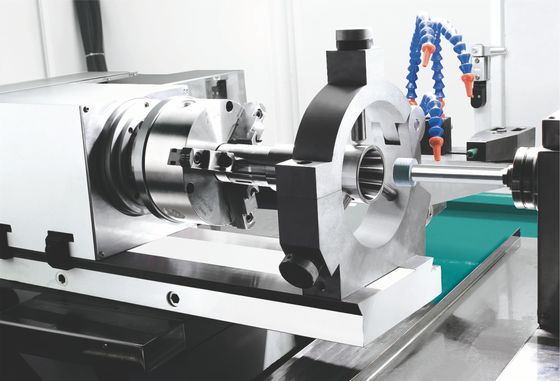

7. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah oleh tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.
8Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
Spesifikasi teknis:
| Artikel | unit | IG150 | IG200 | Aksesoris | |
|
Kapasitas pengolahan |
Jangkauan diameter penggilingan | mm | Ø6-Ø150 | Ø6-Ø200 |
● Perangkat pendingin penggilingan ● Pena perekat berlian ● Tabel penyesuaian sudut ● Kotak alat dan alat ● Adaptor roda penggiling spindle ● Spindel penggilingan kecepatan tinggi ● blok pengatur dasar
Aksesoris khusus ● Hidrolik tiga rahang chuck 6 " ● C huck flange 6 " ● 30000 rpm Spindel mekanik, spindel listrik kecepatan yang berbeda ● Perangkat pengukur diameter dalam otomatis |
| kedalaman penggilingan h | mm | 150 | 170 | ||
| Max. diameter luar dari penggilingan workpiece | m m e | 220 | 220 | ||
| Jarak permukaan kerja | m m | 380 | 400 | ||
| Spesifikasi Chuck yang dapat dipasang | 6′′Hydraulic/manual chuck | 6′′Hydraulic/manual chuck | |||
| Sudut rotasi kotak samping tempat tidur | Tingkat | Bagian depan 2/Back 15 | Bagian depan 2/Back 20 | ||
|
Penggilingan parameter spindle roda |
Kekuatan spindle penggilingan lubang internal | KW | 1.5 | 7.5 | |
| Kecepatan spindel penggiling lubang internal | rpm | 20000 Spindel mekanik | Kecepatan spindle listrik Opsional | ||
|
Spindel kepala parameter |
Kecepatan spindle | rpm | 50-1500 | 50-1500 | |
| Bentuk spindle | Bentuk sarung bantalan spindle | Bentuk sarung bantalan spindle | |||
| Spesifikasi lubang kerucut | MT-5 | MT-5 | |||
| Metode penggerak spindle | Servo motor | Servo motor | |||
|
sumbu X (spindle benda kerja) |
Perjalanan pakan sumbu X | m m | 410 | 410 | |
| Kecepatan gerak cepat sumbu X | mm/ m | 0.1 -10 | 0.1 -10 | ||
| Resolusi minimal sumbu X | m m | 0.001 | 0.001 | ||
| Daya motor servo sumbu X | kw | 2.2 | 2.2 | ||
|
sumbu Z (meja kerja) |
Kecepatan gerak cepat sumbu Z | mm/ m | 0.1 -10 | 0. 1 - 10 | |
| Z-axis min. resolusi feed | m m | 0.001 | 0.001 | ||
| Max. rentang bergerak | m m | 540 | 410 | ||
| Kekuatan motor servo sumbu Z | KW | 2.2 | 2.2 | ||
|
Motor |
Motor spindle roda penggiling | KW | 7.5 | 7. 5 | |
| X-axis feed motor (servo) | KW | 2.2 | 2.2 | ||
| Motor pakan sumbu Z (servo) | KW | 2.2 | 2.2 | ||
| Motor spindel kepala (servo) | KW | 1.5 | 1. 5 | ||
| Motor pompa air pendingin | KW | 0.75 | 0.75 | ||
| Motor pelumas | KW | 1/4 | 1/4 | ||
| lainnya | Ukuran mesin (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (sekitar) | Kilo | 3500 | 4000 | ||
Deskripsi produk:
Mesin penggiling internal adalah peralatan yang sangat diperlukan untuk operasi industri yang membutuhkan penggilingan dan finishing komponen yang tepat.dengan diameter roda penggiling 200 mm,, dan kisaran ukuran benda kerja dari 50-200mm, Mesin Penggiling Internal mampu menangani benda kerja hingga 100kg berat.Kecepatan motor pengisian roda panggilingan dapat diatur dari 50-1000rpm, sehingga cocok untuk berbagai aplikasi. Mesin penggiling internal juga dilengkapi dengan perakitan penggiling internal dan mekanisme penggilingan internal,memungkinkan pengguna untuk memproduksi bagian yang tepat dan akurat.

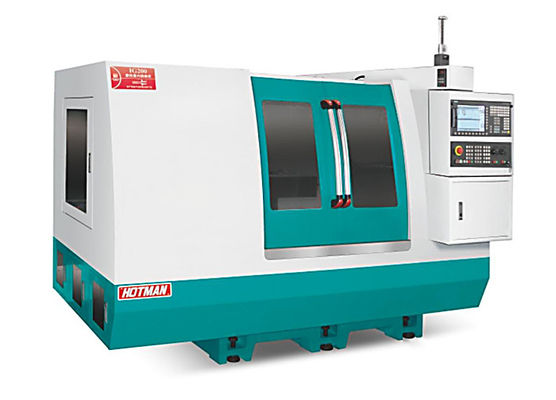

HOTMAN's Internal Grinder Machine IG200 adalah mekanisme penggilingan internal presisi yang dirancang untuk penggunaan profesional.Jumlah pesanan minimum untuk produk ini adalah 1 dan harga adalah 3. Ini dikemas dalam BOOK WOODEN dan waktu pengiriman adalah 60 hari. Syarat pembayaran adalah T / T. Kecepatan motor pengisian roda penggiling adalah antara 50-1000rpm dan ukuran meja adalah 400mm.Kecepatan roda penggiling adalah 1400rpm, diameter roda penggiling adalah 200mm dan torsi motor penggilingan roda penggiling adalah 1.5N.m.
Mesin Penggiling Internal IG200 adalah alat yang sempurna bagi mereka yang membutuhkan sistem penggilingan internal yang handal dan tepat.Mesin ini juga sangat tahan lama dan menawarkan operasi yang lancar. Ini cocok untuk berbagai aplikasi seperti penggilingan, mengasah, polishing, dan banyak lagi. Dengan komponen berkualitas tinggi dan kinerja yang dapat diandalkan,Anda dapat yakin bahwa Anda mendapatkan nilai terbaik untuk uang Anda.
HOTMAN's Internal Grinder Machine IG200 adalah alat yang dapat diandalkan dan tepat bagi mereka yang membutuhkan sistem penggilingan internal terbaik.Anda dapat yakin bahwa itu adalah kualitas tertinggi. Pemesanan minimum adalah 1 dan harga adalah 3. Ini dikemas dalam BOOK WOODEN dan waktu pengiriman adalah 60 hari. Istilah pembayaran adalah T / T.Kecepatan motor pengisian roda panggilingan adalah antara 50-1000rpm dan ukuran meja adalah 400mmKecepatan roda penggiling adalah 1400rpm, diameter roda penggiling adalah 200mm dan torsi motor pemasangan roda penggiling adalah 1.5N.m.
HOTMAN's Internal Grinder Machine IG200 adalah alat yang sempurna bagi mereka yang membutuhkan sistem penggilingan internal yang dapat diandalkan dan tepat.Mesin ini juga sangat tahan lama dan menawarkan operasi yang lancarDengan komponen berkualitas tinggi dan kinerja yang dapat diandalkan, Anda dapat yakin bahwa Anda mendapatkan nilai terbaik untuk uang Anda.
Kami menawarkan kualitas tinggi internal grinder perakitan dengan mesin grinding internal canggih untuk sistem grinder internal.
Kemasan dan Pengiriman Mesin Penggiling Internal:
