Multi Spindle Opsional CNC Internal Grinder untuk Workpiece Pendek dan Lebih Panjang, Mesin Penggilingan Internal

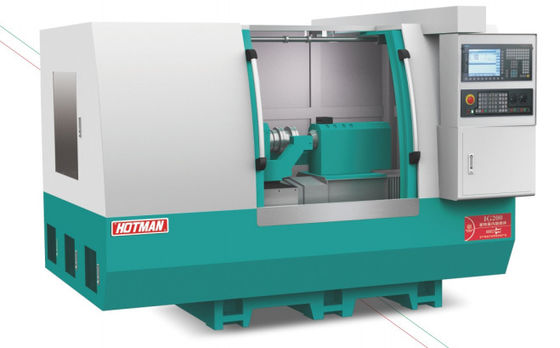

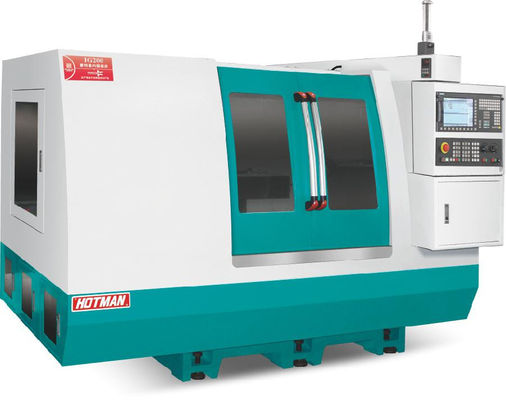

Penggiling internal CNC presisi tinggi-IG200

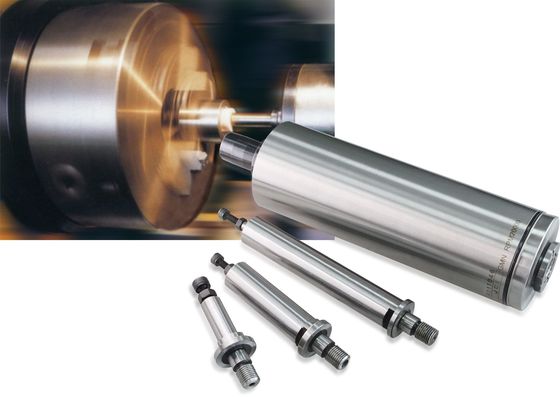

Spindel roda penggiling mengadopsi spindel listrik dengan karakteristik kecepatan tinggi, presisi tinggi, kekakuan tinggi, getaran rendah, kebisingan rendah dan kenaikan suhu rendah.Sistem penggerak didinginkan oleh sistem pendinginan air untuk memastikan bahwa kepala roda penggiling selalu bekerja dalam keadaan stabil termal, membuat roda penggiling lebih stabil, dan efisiensi kerja dua kali lipat.untuk benda kerja dengan lingkaran dalam yang dalam, spindle terintegrasi dapat disesuaikan untuk mencapai penggilingan presisi.

Sistem pelumasan terpusat otomatis melumasi panduan linier mesin dan sekrup bola secara terus menerus, yang memastikan umur layanan yang lebih lama dan presisi tinggi.Sistem pendingin dipisahkan dengan tubuh mesin, yang menghilangkan getaran dan membantu radiasi panas.

Sistem CNC Siemens 828D digunakan.

• Program penggilingan dibuat secara otomatis melalui antarmuka yang ramah pengguna, menggunakan alat pemrograman grafis shopmill / shopturn, tidak perlu kode G khusus (Optional).
• Tidak perlu baterai atau kipas pendingin dan tidak perlu baterai memori untuk motor coder.
• Konektor Ethernet. Tidak ada batasan kapasitas USB (on line) dan kartu CF. Program dalam kartu USB dan CF dapat dimodifikasi sesuka hati. Proses monitor on line. Dan data dapat disimpan selamanya.
• Proses menampilkan dengan animasi. efisiensi tinggi.
• Ada berbagai fungsi opsional, termasuk pengukuran permukaan ujung otomatis, pengukuran diameter dalam otomatis, stok ekor hidrolik, sistem loading dan unloading otomatis yang sangat terintegrasi,dan sebagainya..
• Pakaian roda otomatis dan offset. Mempertahankan presisi tinggi dan stabilitas untuk makan dan penggiling.

sumbu feed mengadopsi per-beban desain panduan linear presisi tinggi, yang dapat menahan beban di semua arah,menyoroti karakteristik koefisien gesekan rendah dan menghilangkan celah gerak, memberikan jaminan praktis untuk mencapai akurasi pemrograman 0,001mm; sekrup bola kelas tinggi memiliki perlindungan yang sangat baik untuk akurasi.

1. Cocok untuk ukuran besar / suku cadang:

Perangkat lunak struktur/grafis kaku tinggi

2.Kekuatan tinggi:

Desain kekakuan tinggi dari tempat tidur dan bingkai roda penggiling, bingkai kepala benda kerja, mekanisme pakan, dll., Untuk ukuran besar, lebih banyak izin, produk kekerasan tinggi untuk memberikan dukungan proses.

3Efisiensi tinggi:

Spindel penggiling yang berbeda dapat dipilih untuk menyesuaikan diri dengan pengolahan produk dengan aperture yang berbeda.Roda penggiling CBN keramik dapat digunakan untuk penggilingan yang efisien, dan instrumen pengukuran diameter dalam Mabos dapat digunakan untuk pengukuran diameter dalam online.

4Stabilitas tinggi:

Bagian-bagian kunci dari mesin alat dipilih dari merek terkemuka internasional untuk memastikan keandalan dan stabilitas presisi mesin alat dalam siklus hidup.

5.Kenyaman tinggi:

Desain perangkat lunak grafis memungkinkan operator untuk memasukkan parameter melalui antarmuka yang ramah pengguna untuk dengan cepat menghasilkan prosedur terkait untuk penggilingan benda kerja, pengelasan roda penggilingan,pengukuran online, dll.

6Keamanan tinggi:

Penjaga mesin yang tertutup sepenuhnya dan jendela pengamatan kaca yang diperkuat canggih, pemberhentian darurat, satu kunci kembali, desain interlock pintu keamanan untuk operator untuk memberikan keamanan.

Jangkauan penggilingan diameter dalam:Ø6~200mm

Lubuk penggilingan maksimum:170 mm

Jarak maksimum dari meja500mm

Kecepatan spindle roda penggiling:0 ~ 32000 rpm

Resolusi input sumbu X/Z minimal:0. 001mm
