| Nama produk: | mesin penggilingan tanpa pusat cnc | Ukuran Roda Gerinda: | 610*305*304.8mm |
|---|---|---|---|
| Lebar Roda Gerinda: | 305mm | Tenaga Motor Roda Gerinda: | 2-7.5KW |
| Kecepatan roda gerinda: | 3000-6000rpm | Jarak Pusat Spindel Roda Gerinda: | 200-300mm |
| Akurasi Penyesuaian Jarak Pusat Spindel Roda Gerinda: | 0.01mm | Metode Penyesuaian Jarak Pusat Spindel Roda Gerinda: | Manual |
| Penyesuaian Jarak Pusat Spindel Roda Gerinda Tenaga Motor: | 2-7.5KW | Rentang Penyesuaian Jarak Pusat Spindel Roda Gerinda: | 0-100mm |
| Kecepatan Penyesuaian Jarak Pusat Spindel Roda Gerinda: | 0-1000RPM | Tinggi Pusat Spindel Roda Gerinda: | 100-200mm |
| Daya Motor Spindle Roda Gerinda: | 2-7.5KW | Kecepatan Spindle Roda Gerinda: | 3000-6000rpm |
| Taper Spindel Roda Gerinda: | Morse #4 | Lebar Roda Gerinda: | 20-50mm |
| Menyoroti: | Penggiling tanpa pusat presisi tinggi,Penggilingan Bentuk Penggilingan Tanpa Pusat,Super Kuat Grinding Force Centerless Grinder |
||

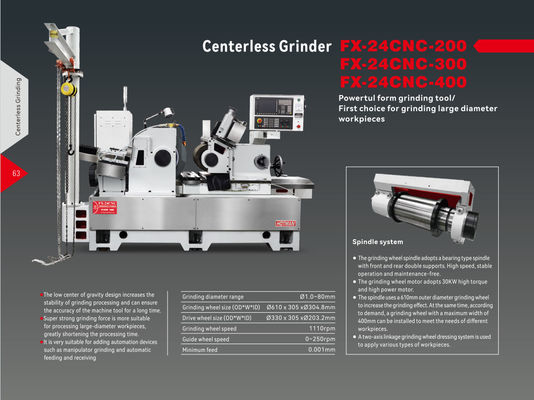

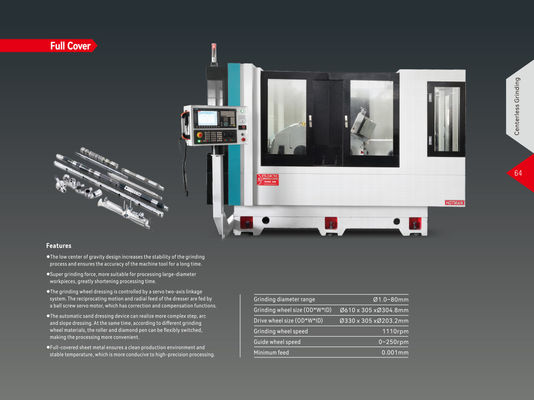

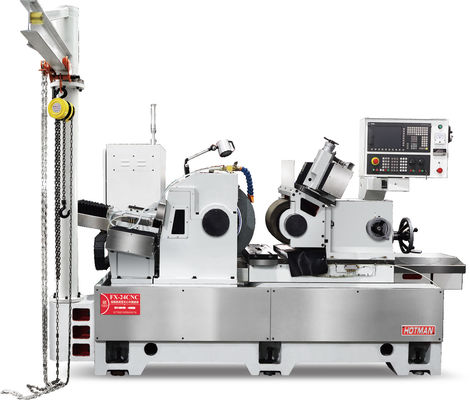

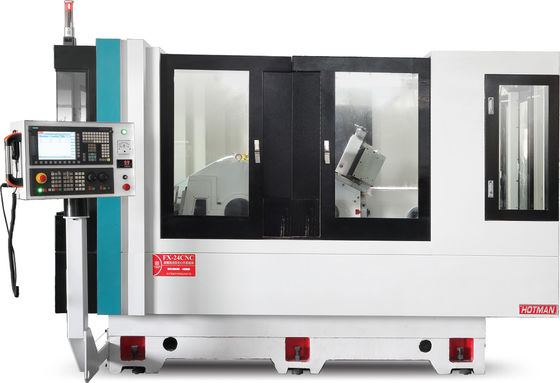

High Precision CNC Centerless Grinder, Manual Praktis Wear Resistant Grinding Machine FX-24CNC
Deskripsi perangkat:
1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.
2Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.
3Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.
4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.
5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.
6Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
Spesifikasi teknis:
| Proyek | Satuan | Model:FX32P-60CNC | |
|
Kapasitas pengolahan
|
Diameter berputar maksimum meja | mm | 320 |
|
Jarak maksimum antara dua jari |
mm | 600 | |
| Diameter penggilingan maksimum | mm | 320 | |
| Beban maksimum antara dua hati parietal | Kg (b) | 60 (pekerjaan atas)/20 (hanya pekerja) | |
| Ukuran roda penggiling (diameter × lebar × aperture) | mm | 455 × 38 ((32-50) × 127 | |
| Kecepatan roda penggiling | rpm | 1650 | |
| Kecepatan linier maksimum roda penggiling | m/s | 40 ((Garis penggiling kecepatan tinggi hingga 65) | |
| Pakaian roda penggiling | mm | Tipe otomatis | |
|
Kepala roda penggiling |
Sudut pemasangan | Tingkat | 90 |
| Kekuatan aliran makanan | mm | 250 | |
| sumbu X kecepatan bergerak cepat | m/menit | 6 | |
| Minimal asupan sumbu X | mm | 0.001 | |
|
Bingkai kepala |
Kecepatan spindle | rpm | 50 sampai 500 |
| Bentuk spindle | Simultan atau pusat | ||
| Spesifikasi Jari | MT-4 | ||
|
Kursi belakang |
Jarak teleskopik otomatis | mm | 40 |
| Spesifikasi Jari | MT-4 | ||
|
meja kerja |
Aksi Z kecepatan bergerak cepat | m/menit | 8 |
| Minimal asupan sumbu z | mm | 0.001 | |
| Perjalanan maksimum | mm | 550 | |
| Sudut rotasi | Tingkat | + 6/-9 | |
|
Motor |
Motor spindle roda penggiling | KW | 3.75/5.5 |
| X-axis feed motor (servo) | KW | 2.2 | |
| Motor pakan sumbu Z (servo) | KW | 2.2 | |
| Motor spindle frame kepala | KW | 0.75 | |
| Motor pompa pendingin | KW | 0.75 | |
| Motor minyak pelumas | KW | 0.25*2 | |
| Motor pompa minyak stok ekor | KW | 0.75 | |
|
lainnya |
Berat mesin bersih | Kilo | 3300 |
| Berat mesin bruto | Kilo | 3500 | |
| Ukuran kemasan (panjang * lebar * tinggi) | mm | 2800*2000*2000 | |
Aksesoris standar:
|
Tidak, tidak. |
Proyek |
Tempat asal |
Pabrik/Model |
Jumlah |
| 1 |
Roda penggiling/spindel roda pengatur |
Cina | Hotman | 2 buah |
| 2 | Motor roda penggiling | / Aiwan | Kelompok 1 | |
| 3 |
Motor servo roda panduan |
Aidan | TaiDa | 1 set |
| 4 | Sekrup bola | Jepang | THK | 3 buah |
| 5 |
Sistem kontrol numerik |
Jerman/Taiwan |
Siemens/Generasi Baru |
1 set |
| 6 | Servo motor |
Jerman/Taiwan |
Siemens/Generasi Baru |
3 kelompok |
| 7 |
Roda penggiling standar |
Shanghai | 1 buah | |
| 8 | Roda panduan standar | Taiwan | 1 keping | |
| 9 |
Stasiun kerja hidrolik (tangki minyak dan pompa minyak, motor pompa minyak) |
Taiwan | OMAX | 1 kelompok |
| 10 | Pena pisau berlian | Taiwan | 2 buah | |
| 11 | Tangki air dan pompa | Taiwan | BAOYUAN | 1 set |
| 12 |
Sistem kontrol elektronik |
Beijing | 1 set | |
| 13 | Lampu kerja | Shenzhen | 1 kelompok | |
| 14 |
Hentikan pemegang alat, berhenti plat alat standar |
Guangdong | Hotman | 1 set |
| 15 |
Melalui alat istirahat, melalui plat pisau standar |
Guangdong | Hotman | 1 set |
| 16 |
Kelompok alat menggambar flange |
Guangdong | Hotman | 1 set |
| 17 |
Kotak alat dan alat perawatan |
Guangdong | Hotman | 1 set |
| 18 | Mesin alat sekrup dasar horizontal dan bantalan kaki dasar | Guangdong | Hotman | 1 set |
