Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Diameter roda gerinda: | 200 mm | Sudut Lubang Roda Gerinda: | 45° |
|---|---|---|---|
| Kedalaman Lubang Roda Penggiling: | 20mm | Diameter Lubang Roda Gerinda: | 20mm |
| Jarak Lubang Roda Gerinda: | 50 mm | Nomor Lubang Roda Gerinda: | 4 |
| Jarak Lubang Roda Gerinda: | 50 mm | Bahan Roda Gerinda: | berlian |
| Ukuran Roda Gerinda: | 200 mm | Kecepatan roda gerinda: | 1400rpm |
| Ketebalan Roda Gerinda: | 20mm | Konsumsi Daya: | 2.2KW |
| Sumber Daya: | Listrik | Jenis: | Mesin Penggiling Silinder |
| Tegangan: | 380v | ||
| Menyoroti: | Mesin penggiling silinder 380V,Mesin penggiling silinder multifungsi,Mesin penggiling silinder listrik |
||

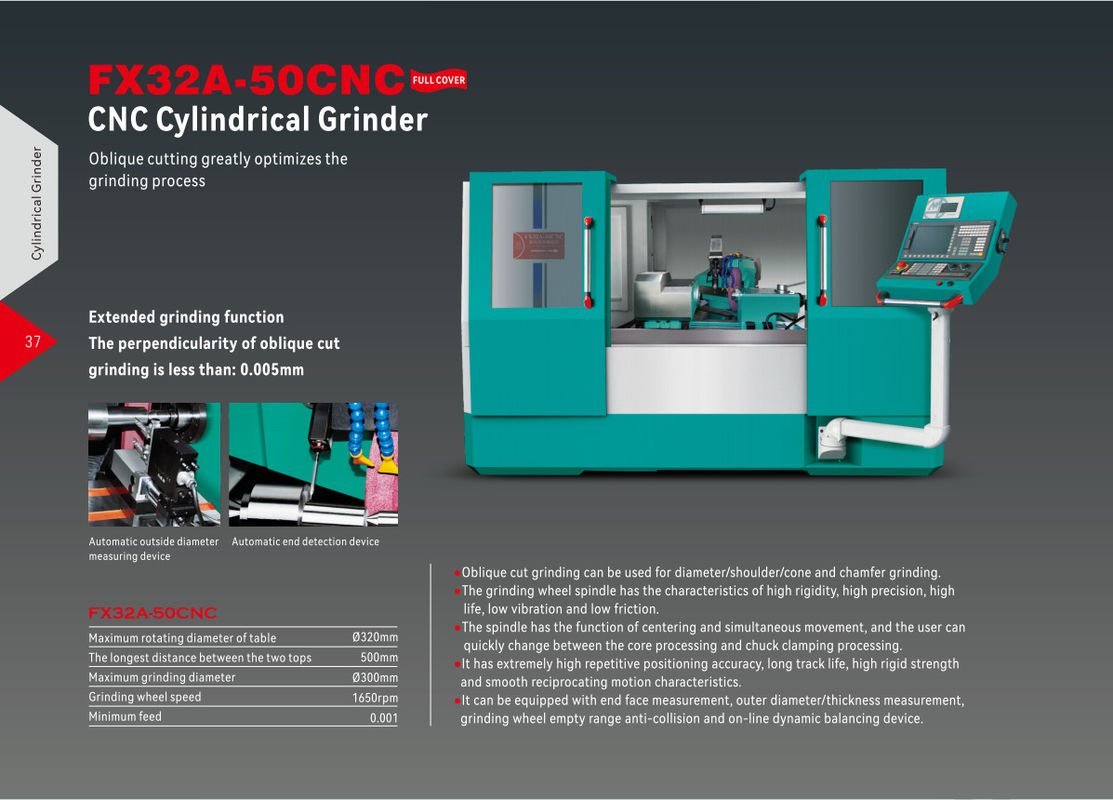

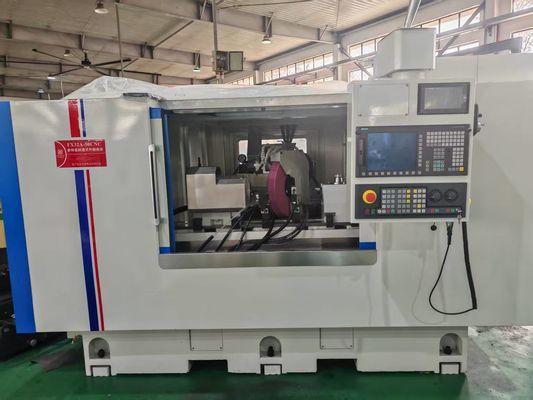

Mesin silinder CNC presisi tinggi FX32A-50CNC
Deskripsi perangkat:
1. Tubuh dan komponen yang dilemparkan oleh Milhanna besi cor kelas tinggi FC30, yang secara artifisial ternormalized perawatan panas dan kemudian diobati dengan penuaan alami. Komponen yang diproses oleh YASDA,MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali menggenggam pemrosesan. ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.
2Rel panduan mesin dan sekrup bola presisi terus-menerus dilumasi oleh sistem pelumasan otomatis untuk memastikan umur layanan yang lebih lama dan akurasi.Sistem pendingin dipisahkan dari tubuh untuk menghilangkan getaran dan disipasi panas yang menguntungkan.
3Dilengkapi dengan Siemens 828D CNC sistem penggilingan otomatis, dan pengembangan sekunder, manusia-mesin dialog bodoh operasi, dengan banyak peralatan opsional untuk memilih dari,termasuk perangkat penggiling lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.
4. Sistem pakan penggiling terdiri dari V dan jalur datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggiling presisi tingkat C3,yang dapat mencapai gerakan halus, akurasi posisi berulang yang sangat baik dan umur jalur yang panjang.
5. Konfigurasi standar spindle roda penggiling adalah struktur bantalan belakang empat dan belakang dua. spindle tekanan dinamis dan statis presisi tinggi juga dapat dipilih,yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis yang tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi dan kualitas permukaan penggilingan yang baik.hingga 3500 rpm dan 60m/s.
6. Kursi ekor dirancang untuk menjadi kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang ditempatkan di bodi besi cor dirancang untuk membawa inti atas MT4.Kekuatan jacking silinder geser dapat dengan mudah diubah dengan tombol penyesuaian di bagian belakangAksesoris khusus tekanan minyak kursi ekor dengan pedal untuk memfasilitasi unloading bagian kerja.
7Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua operasi Cina antarmuka, mudah digunakan.peralatan sistem CNC dan sistem drive memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi pakan dan penggilingan.
Spesifikasi teknis:
| Proyek | Satuan | Model:FX32A-50CNC | |
|
Kapasitas pengolahan
|
Diameter berputar maksimum meja |
mm | 320 |
|
Jarak maksimum antara dua jari |
mm | 500 | |
|
Diameter penggilingan maksimum |
mm | 300 | |
|
Beban maksimum antara dua hati parietal |
Kilo | 60 (tengah atas) 20 (kepala kerja) | |
|
Ukuran roda penggiling (diameter × lebar × aperture) |
mm | 450×50×127 | |
| Kecepatan roda penggiling | rpm | 1650 | |
|
Kecepatan linier maksimum roda penggiling |
m/s | 35 | |
|
Sistem kontrol
|
Pengontrol | SIEMENS | |
|
Kepala roda penggiling |
Sudut pemasangan | Tingkat | 60 |
|
sumbu X kecepatan bergerak cepat |
m/menit | 6 | |
| Kekuatan aliran makanan | mm | 260 | |
|
Unit pengaturan sumbu X minimal |
mm | 0.001 | |
|
Bingkai kepala |
Kecepatan spindle | rpm | 50 sampai 500 |
| Bentuk spindle | Simultan atau pusat | ||
| Spesifikasi Jari | MT-4 | ||
|
Kursi belakang |
Jarak teleskopik otomatis |
mm | 40 |
| 顶针规格/Thimble spesifikasi | MT-4 | ||
|
meja kerja |
Aksi Z kecepatan bergerak cepat |
m/menit | 8 |
|
Minimal asupan sumbu z |
mm | 0.001 | |
| Perjalanan maksimum | 600 | ||
| Sudut rotasi | Tingkat | +6/-9 | |
|
Motor |
Motor spindle roda penggiling |
Kw | 5.5 |
| Motor pakan sumbu X | Kw | 2.2 | |
| Motor pakan sumbu Z | Kw | 2.2 | |
| Motor spindle frame kepala | Kw | 1.5 | |
| Motor pompa pendingin | Kw | 0.18 | |
| Motor pompa minyak stok ekor | Kw | 0.75 | |
| Minyak pelincir | Kw | 0.1 | |
|
Keakuratan standar |
Kebulatan | mm | 0.0015 |
| Cilindrisitas | mm | 0.003 | |
| Kejujuran | mm | 0.003 | |
| Keakuratan penentuan posisi sumbu X | mm | 0.003 | |
| Keakuratan posisi sumbu Z | mm | 0.004 | |
|
Akurasi penentuan posisi berulang sumbu X |
mm | 0.002 | |
|
Akurasi penentuan posisi berulang sumbu Z |
mm | 0.002 | |
| Ketidakseimbangan | mm | ≤Ra0.25 | |
|
lainnya |
Berat mesin bersih | Kilo | 5000 |
| Berat mesin bruto | Kilo | 6000 | |
|
Ukuran kemasan (panjang * lebar * tinggi) |
mm | 3500 × 3000 × 2000 | |
