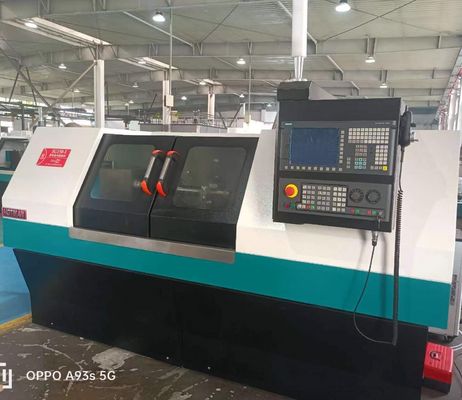

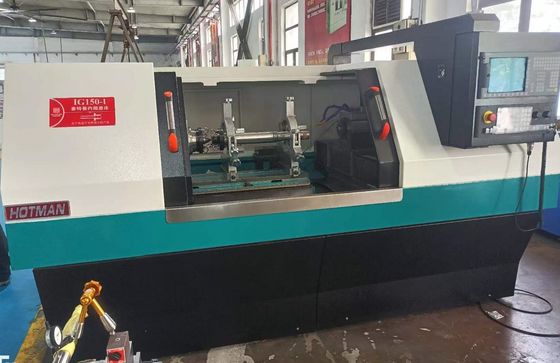

Mesin Gerinda Internal CNC IG150-I, dengan meja diperpanjang panjang penjepitan maksimum 800mm, kedalaman gerinda maksimum 300mm

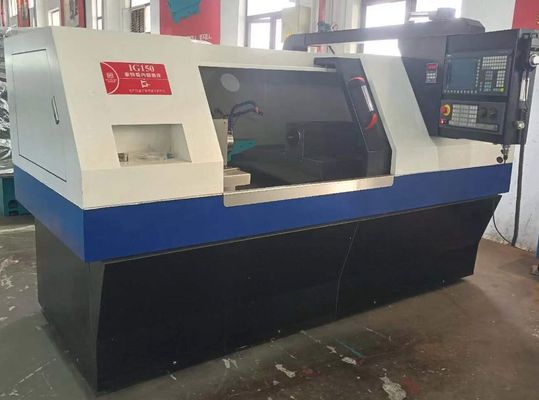

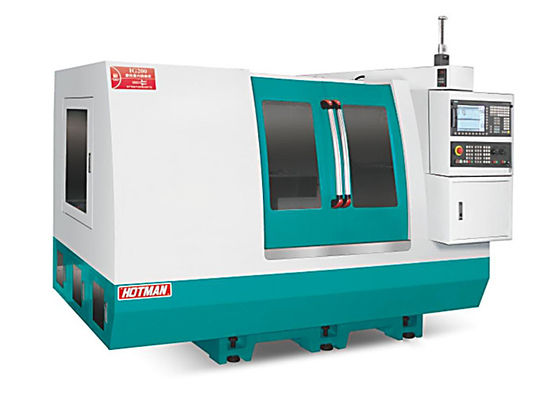

Mesin penggiling internal CNC presisi tinggi-IG-150

Deskripsi perangkat:

1. Badan dan komponen dicetak oleh besi cor kelas tinggi Milhanna FC30, yang secara artifisial dinormalisasi dengan perlakuan panas dan kemudian diperlakukan dengan penuaan alami. Komponen diproses oleh YASDA, MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya sekali proses penjepitan. Ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.


2. Rel pemandu mesin dan sekrup bola presisi dilumasi terus menerus oleh sistem pelumasan otomatis untuk memastikan masa pakai dan akurasi yang lebih lama. Sistem pendingin dipisahkan dari badan untuk menghilangkan getaran dan pembuangan panas yang baik.

3. Dilengkapi dengan sistem penggilingan otomatis CNC Siemens 828D, dan pengembangan sekunder, operasi bodoh dialog manusia-mesin, dengan banyak peralatan opsional untuk dipilih, termasuk perangkat penggilingan lubang dalam, perangkat pengukuran ujung otomatis, perangkat pengukuran diameter luar otomatis, dll.

4. Sistem umpan penggilingan terdiri dari V dan lintasan datar dari sekop presisi buatan tangan, dengan sistem pelumasan otomatis dan sekrup bola penggilingan presisi tingkat C3, yang dapat mencapai gerakan halus, akurasi penentuan posisi berulang yang sangat baik, dan masa pakai lintasan yang panjang.

5. Konfigurasi standar dari spindel roda gerinda adalah struktur bantalan belakang empat dan belakang dua. Spindel tekanan dinamis dan statis presisi tinggi juga dapat dipilih, yang memiliki karakteristik presisi rotasi tinggi, kekakuan dinamis tinggi, ketahanan getaran yang baik, efisiensi penggilingan yang tinggi, dan kualitas permukaan penggilingan yang baik. Untuk penggilingan benda kerja khusus, kecepatan roda gerinda dapat disesuaikan, hingga 3500 RPM dan 60m/s.


6. Dudukan ekor dirancang agar kaku dan kuat. Silinder geser baja paduan yang dikeraskan yang tertanam dalam badan besi cor dirancang untuk membawa inti atas MT4. Gaya dongkrak silinder geser dapat dengan mudah diubah dengan kenop penyesuaian di bagian belakang. Aksesori khusus dudukan ekor tekanan oli dengan pedal untuk memfasilitasi pembongkaran bagian kerja.

7. Sistem kontrol numerik Siemens sebagai konfigurasi standar, setelah pengembangan sekunder, semua antarmuka operasi bahasa Mandarin, mudah digunakan. Dilengkapi dengan motor servo kinerja tinggi Siemens, sistem CNC peralatan dan sistem penggerak memiliki kompatibilitas yang lebih baik, pada saat yang sama dengan perbaikan pasir otomatis dan fungsi kompensasi otomatis, untuk memastikan stabilitas dan presisi umpan dan penggilingan.

Spesifikasi teknis:
