Mesin Gerinda Centerless CNC Presisi Tinggi dengan spindel statis hidrolik bebas gesekan berdaya tinggi tanpa perawatan

Mesin Gerinda Sentral Tanpa Pusat Dinamis Statis Hidraulik FX-18CNC

Deskripsi perangkat:

1. Bodi dan komponen dicetak dengan besi cor kelas tinggi Milhanna FC30, yang secara artifisial dinormalisasi dengan perlakuan panas dan kemudian diperlakukan dengan penuaan alami. Komponen diproses oleh YASDA, MITSUI SEIKI, TOSHIBA, ELB dan peralatan kelas dunia lainnya dengan sekali penjepitan. Ukuran presisi dapat mencapai tingkat mikron, untuk memastikan komponen dasar peralatan presisi tinggi.

2. Spindel mengadopsi spindel penyangga depan tekanan statis ganda yang dikembangkan sendiri dengan gesekan cairan murni, tahanan gesekan kecil, konsumsi daya rendah, dan efisiensi transmisi tinggi; selama operasi normal dan seringnya start, tidak terjadi keausan yang disebabkan oleh kontak langsung antara logam, dan akurasi tetap baik, masa pakai lama; karena pengapungan poros dicapai oleh tekanan oli eksternal, ia memiliki kapasitas beban tinggi di bawah berbagai kecepatan gerakan relatif, dan perubahan kecepatan memiliki sedikit dampak pada kekakuan film oli; lapisan pelumas memiliki kinerja anti-getaran yang baik, dan poros berjalan dengan lancar; film oli memiliki fungsi mengkompensasi kesalahan, yang dapat mengurangi dampak kesalahan yang disebabkan antara poros dan bantalan itu sendiri, dan akurasi rotasi poros tinggi.

3. Spindel roda pengatur menggunakan motor servo merek Delta, dengan kecepatan variabel bebas mulai dari 0-250 rpm (kontrol digital), dan kecepatan linier optimal dan konstan dapat dipertahankan bahkan ketika diameter roda pengatur berubah karena keausan, menghasilkan kualitas penggilingan terbaik.

Motor servo dipasang dengan cerdas di dudukan roda pengatur, dan menggerakkan spindel secara langsung melalui sabuk sinkron, dengan sudut kemiringan yang sama dengan roda pengatur, untuk menjaga kedua sabuk tetap sejajar sepanjang waktu, yang dapat menghindari hilangnya inersia, dan beberapa ketidaknyamanan lain yang dibawa oleh sistem transfer rantai tipe lama. Tidak ada rantai atau pegas yang harus sering diganti seperti sebelumnya.

4. Oli sirkulasi pelumasan otomatis spindel (oli spindel kelas tinggi 10#) dan perangkat perataan hidraulik berasal dari pompa oli yang sama, dengan tangki oli eksternal, sehingga mudah dibersihkan dan mengganti oli. Oli sirkulasi spindel disaring oleh dua perangkat penyaringan oli dan dilengkapi dengan pengontrol tekanan untuk memastikan umur spindel. Pendinginan mengadopsi sistem pendingin sirkuit ganda untuk memastikan suhu oli spindel yang konstan.

5. Mengadopsi struktur pemandu rel datar ganda, geser rel datar selebar 90mm, pelat bawah dirancang dengan alur pengisian oli melengkung, saluran pengembalian pelumas diatur di antara permukaan rel, dan seluncuran umpan ditutupi dengan lem tahan aus, yang mengurangi koefisien gesekan hingga batas tertentu. Ini sangat mengurangi keausan permukaan rel, meningkatkan kecepatan umpan, meningkatkan kekakuan kontak, mempermudah penggantian karet tahan aus untuk keausan selanjutnya, dan meningkatkan masa pakai. Permukaan rel datar semuanya mengalami perlakuan panas frekuensi tinggi untuk meningkatkan ketahanan aus.

6. Sirkuit listrik keseluruhan menggunakan sistem listrik perusahaan Fuji Jepang, dengan operasi yang baik serta penampilan yang indah. Kabinet listrik yang lebih besar dan lebih tinggi nyaman untuk pengoperasian dan radiasi panas.

7. Perangkat lunak CNC dikembangkan lebih lanjut oleh Hotman, dan HMI (Human Machine Interface) interaktif mudah dipelajari dan dioperasikan. Dilengkapi dengan motor servo baru, pengumpanan roda sebagai satu sumbu dan perataan bentuk CNC sebagai sumbu kedua. Ada kompatibilitas yang baik antara motor servo dan sumbu, dan pengumpanan roda tepat.

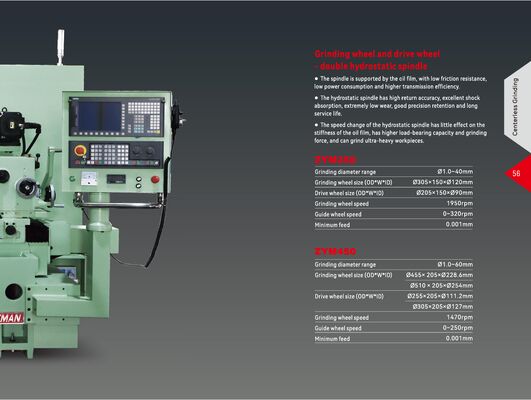

Spesifikasi Hotman (Roda gerinda tergantung pada bahan bagian)
